压力开关、流量开关,连锁启泵-应用误区、处置建议!

发布时间:2020-07-16 10:45消防资源网 进入公众号阅读

 这是50万关注、日30万浏览的《消防资源网》!独立观点,直面表达!

石峥嵘,消防资源网创始人,消防大讲堂主讲人,从业消防 25年,参与近千项目设计施工验收,主导专利数十项,答疑解惑数万条,资深实践经验,深厚理论基础,汇集金典,奉献大家!
消防设计、审核验收、施工检测,欢迎加盟《消防资源网》技术精英群→点击加盟!

石峥嵘:压力开关、流量开关直接启动消防泵(连锁启泵),规范及图示存在诸多不合理的地方,给设计施工和验收带来困惑!

期待本文能解开大家的疑惑,有效指导设计、施工及验收工作!

参考专题:

1 流量开关设置位置的争议、探讨!

2 消防水泵及稳压泵控制!

室内消火栓!

自动喷水灭火系统!

根据《消防给水及消火栓系统技术规范》GB50974-2014 要求:消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关,或报警阀压力开关等开关信号应能直接自动启动消防水泵。(11.0.4)

结合规范图示以及相关宣贯精神可知,消火栓系统和自动喷水灭火系统等,均应在高位消防水箱出水管上设置流量开关,在消防水泵出水干管上设置压力开关(电接点压力表、压力传感器等),并应直接自动启动消防水泵(连锁启动),并不受消防联动控制器故障及手自动状态的影响。
然而,实际应用中,一味求全的设置方式,可能造成更大的困惑,频繁误动大大降低系统可靠性,不胜其烦的管理员可能拔出线头,甚至可能将水泵启动柜直接打为手动,系统形如瘫痪。
因此,对于压力开关和流量开关连锁启泵的情形,必须有清晰认识,酌情处置,详解如下:

消火栓系统

一、仅设置高位消防水箱,无稳压装置的消火栓系统:

对于这类系统,消防水泵出水干管上应设置压力开关,高位消防水箱出水管上必须设置流量开关,存在问题及解决措施:

1、消防水泵出水干管上应设置压力开关:

存在问题:压力开关依靠高位消防水箱的水位下降来实现降压,一只消火栓的流量5L/s,很难在较短的时间内降低水箱水位,导致压力开关动作时间极为延缓,系统测试和验收时,单只消火栓的动作难以连锁启泵(需要很长时间,不现实)。

解决措施:可以通过手动调整压力开关或直接短接压力开关触点等方式,模拟动作信号。

2、高位消防水箱出水管上必须设置流量开关:

因为消火栓开启时的流量通常不小于5L/s,通过合理调整流量开关动作值,可及时连锁启泵,本方案较为可靠。

注意事项:系统调试时,应针对管网的泄漏情况进行适当调整。

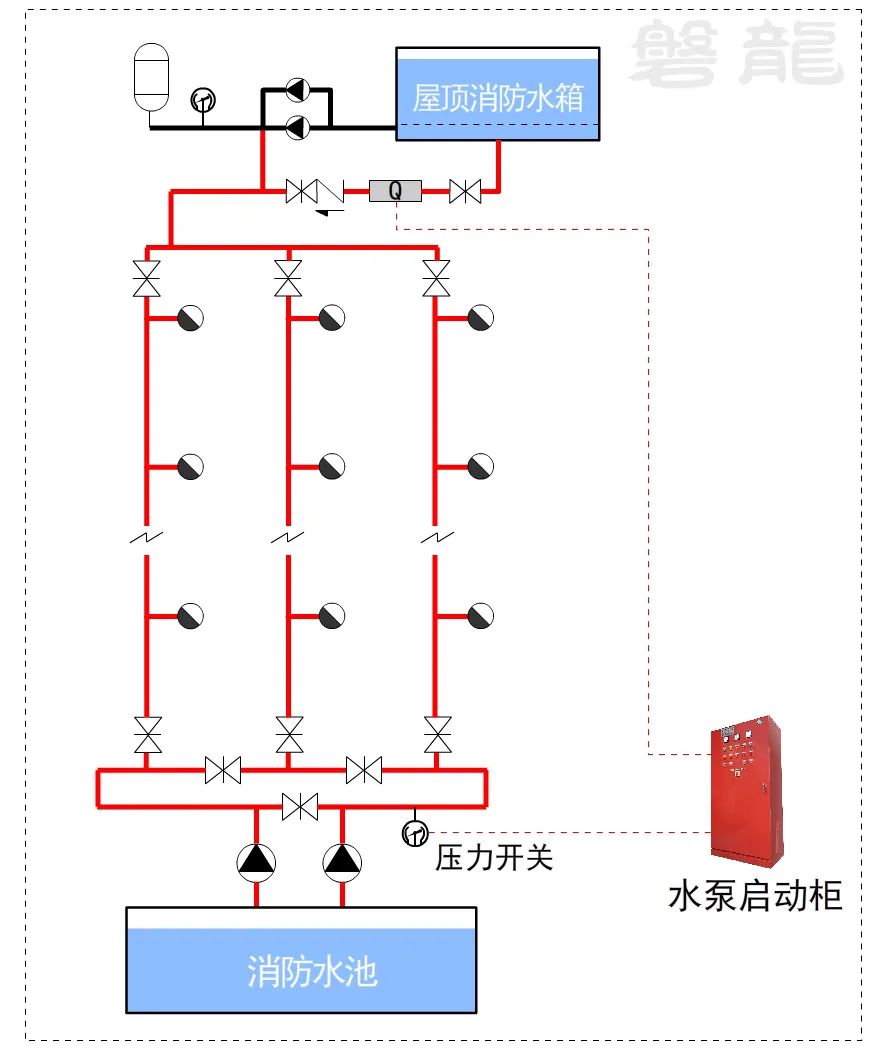

仅设置高位消防水箱的消火栓系统

二、设置稳压装置的消火栓系统:

同样,对于这类系统,消防水泵出水干管上应设置压力开关,高位消防水箱出水管上应设置流量开关,存在问题及解决措施:

1、消防水泵出水干管上应设置压力开关:

由于系统设置有稳压装置,可以通过合理设置稳压装置流量和压力开关动作值,实现系统有效启动。

在不考虑管网泄露的情况下,稳压装置流量宜为2至3L/s,消火栓流量通常不小于5L/s,当消火栓开启时,稳压泵流量无法有效供水,压力迅速降低,通过合理设置压力开关动作值,可实现系统的有效启动。

注意事项:系统调试时,应针对管网的泄漏情况进行适当调整。

2、高位消防水箱出水管上应设置流量开关:

流量开关的设置位置很重要,可以设置在稳压装置汇入管下游侧或上游侧,这两个设置位置,对系统可靠性影响很大,也是目前争议最大的地方。

注意事项:不合理的设置方式,可能导致系统无法正常使用,具体要求,可参专题:高位消防水箱出水管-流量开关位置的争议及探讨!

参考专题:室内消火栓!
设置稳压装置的消火栓系统

自动喷水灭火系统

一、仅设置高位消防水箱,无稳压装置的自动喷水灭火系统:

对于这类系统,消防水泵出水干管上可不设置压力开关,高位消防水箱出水管上应设置流量开关,存在问题及解决措施:

1、消防水泵出水干管上可不设置压力开关:

这种系统中,压力降仅依靠高位消防水箱的水位下降来实现,单只洒水喷头的流量不足2L/s,压力开关的动作时间极为延缓。由于自动喷水灭火系统的报警阀组压力开关已提供可靠的连锁启泵功能,因此,对于仅设置高位消防水箱,没有设置稳压装置的系统,消防水泵出水干管上可不设置压力开关。

2、高位消防水箱出水管上应设置流量开关:

存在问题:系统漏水量往往大于一个洒水喷头的动作流量,通过这种方式,很难达到最不利点洒水喷头连锁启动消防水泵的目标,否则容易引发误报。

解决措施:不应勉强要求单只洒水喷头动作连锁启泵,应根据系统实际情况适当调整流量开关报警值。

仅设置高位消防水箱的自动喷水灭火系统

二、设置稳压装置的自动喷水灭火系统:

对于这类系统,消防水泵出水干管上应设置压力开关,高位消防水箱出水管上应设置流量开关,存在问题及解决措施:

1、消防水泵出水干管上应设置压力开关。

存在问题:由于系统设置有稳压装置,理论上,如稳压泵流量小于单只洒水喷头的动作流量,当洒水喷头动作时,稳压泵压力迅速降低,可实现单只洒水喷头连锁启泵的功能。但是,最不利点洒水喷头的流量通常不到2L/s,一方面,实际中的稳压装置很难如此理想的控制流量,另一方面系统漏水难以预测,实际中很难实施,勉强设置误报率高,日后维护极为艰难。

解决措施:建议不勉强要求单只洒水喷头连锁启泵,应根据系统实际情况适当调整稳压装置流量。

2、高位消防水箱出水管上应设置流量开关。

流量开关的设置位置很重要,可以设置在稳压装置汇入管下游侧或上游侧,这两个设置位置,对系统可靠性影响很大,也是目前争议最大的地方。

注意事项:不合理的设置方式,可能导致系统无法正常使用,具体要求,可参专题:高位消防水箱出水管-流量开关位置的争议及探讨!

参考专题:自动喷水灭火系统!

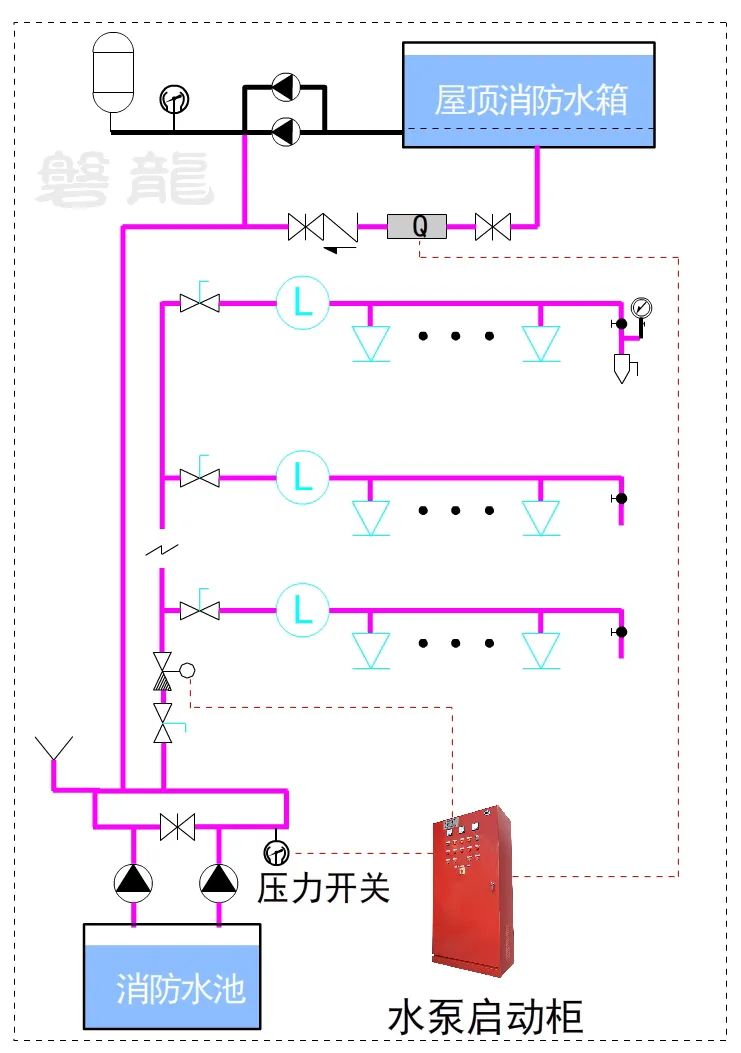

设置稳压装置的自动喷水灭火系统

三、总之,对于自动喷水灭火系统,消防水泵出水干管上设置的压力开关和高位消防水箱出水管上的流量开关,都是相对勉强的方式,可靠性低,只能是考虑作为多只洒水喷水动作后的有效补充。对于自动喷水灭火系统,其最有效的连锁启泵方式,必须依靠报警阀组的压力开关实现,实践证明,报警阀组的压力开关,完全可以实现最不利洒水喷头动作时的连锁启泵,消防检测验收时,必须加强这项功能的检查测试,确保可靠。



注1:本文所述的连锁启泵,即相关规范中所述的直接自动启泵,“连锁控制”独立于火灾自动报警和联动控制系统,不受其故障或手自动状态的影响,可靠性高。具体可参专题:消防联动控制•连锁控制--概念、区别及应用误区!
注2本文所列图示,与规范图示有所不同,是否合理,可参专题:高位消防水箱出水管流量开关设置位置的争议、探讨!

注3:请关注文末留言,及时掌握变更信息!

注4:突出颜色带下划线内容,可点击查看!
