阿锋 25-10-10
根据《消防给水及消火栓系统技术规范》GB50974-2014规范，5.1.17 消防水泵吸水管和出水管上应设置压力表，并应符合下列规定：2 消防水泵吸水管宜设置真空表、压力表或真空压力表，压力表的最大量程应根据工程具体情况确定，但不应低于0.70MPa，真空表的最大量程宜为-0.10MPa。

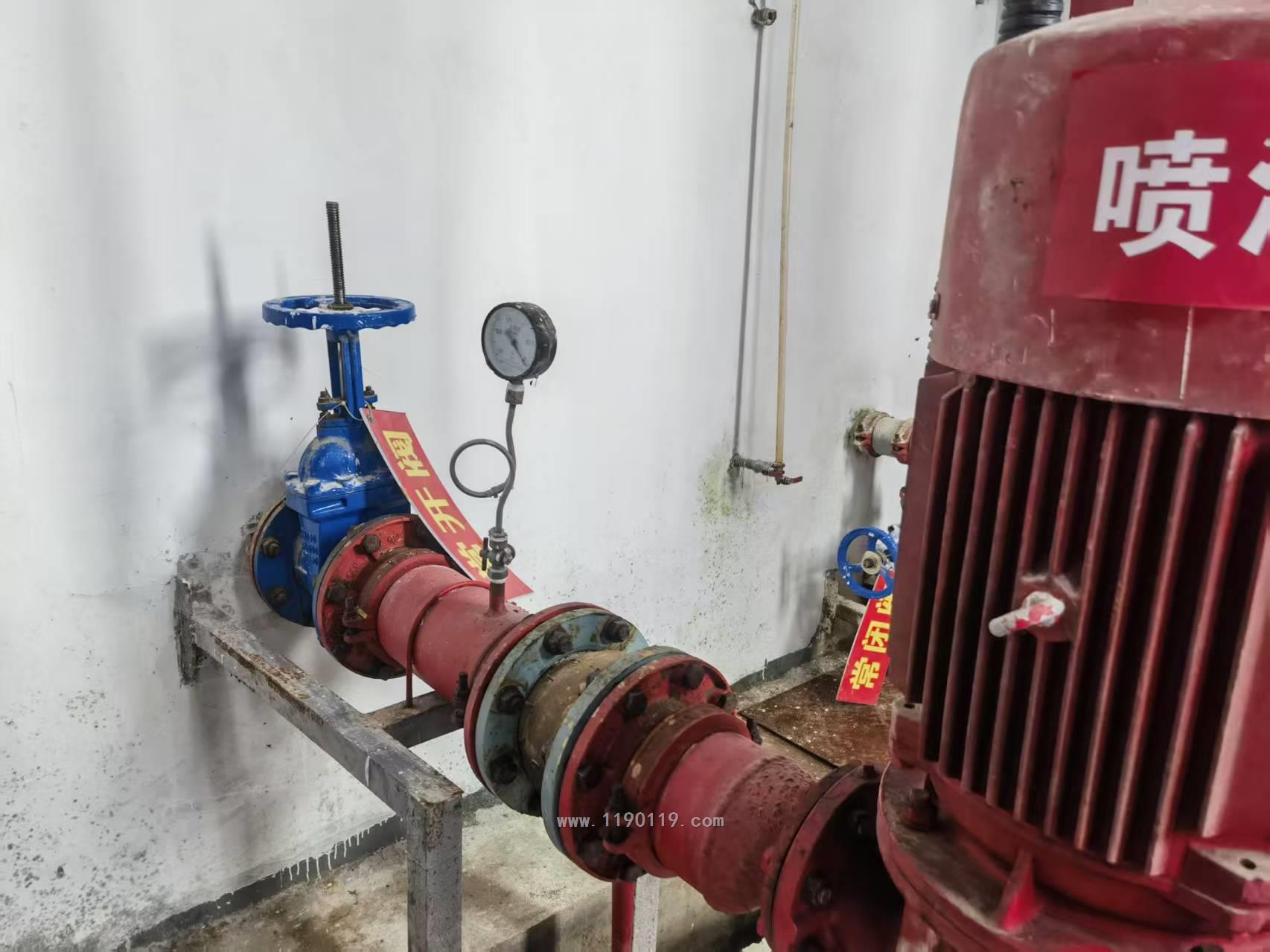

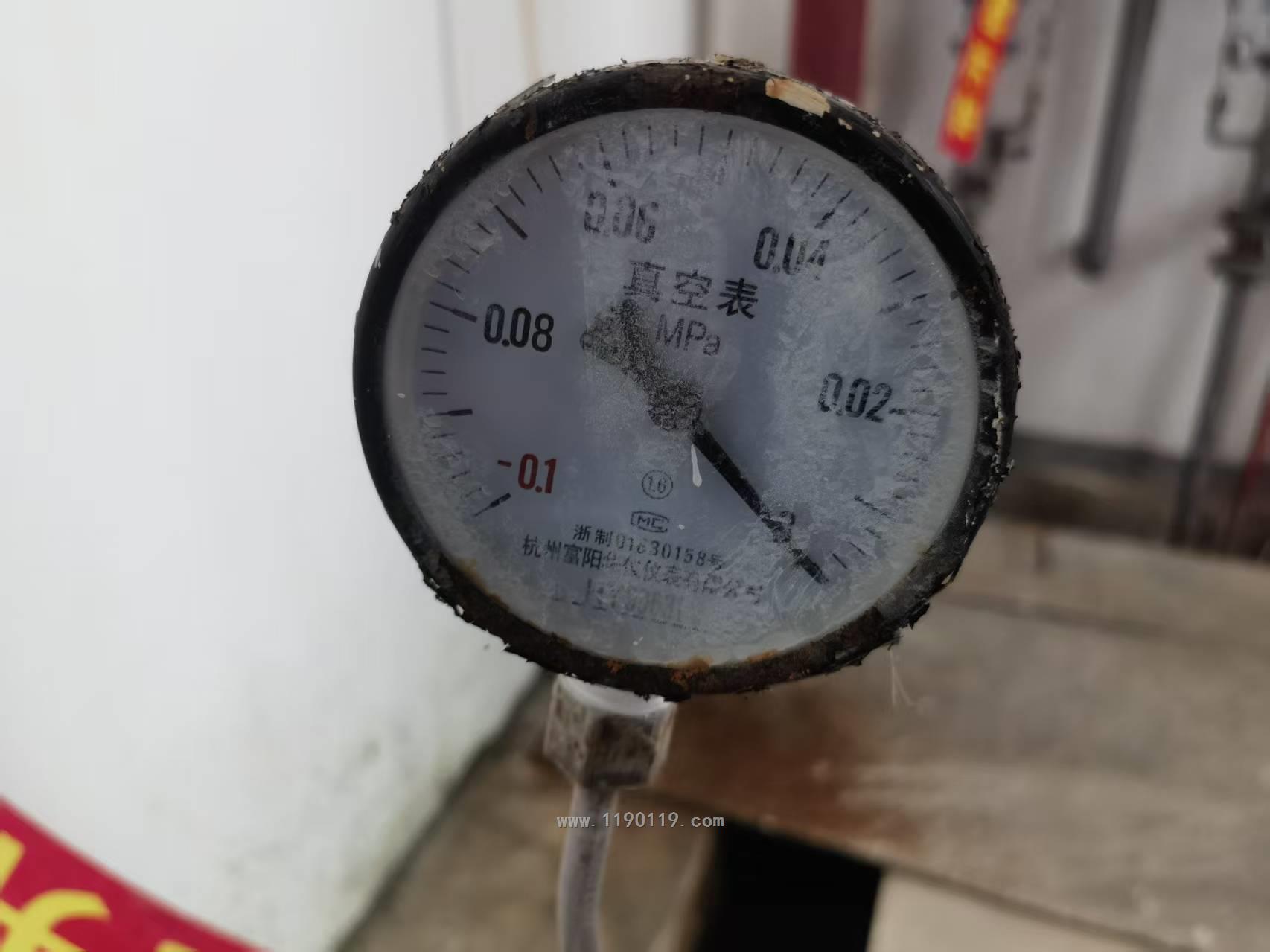

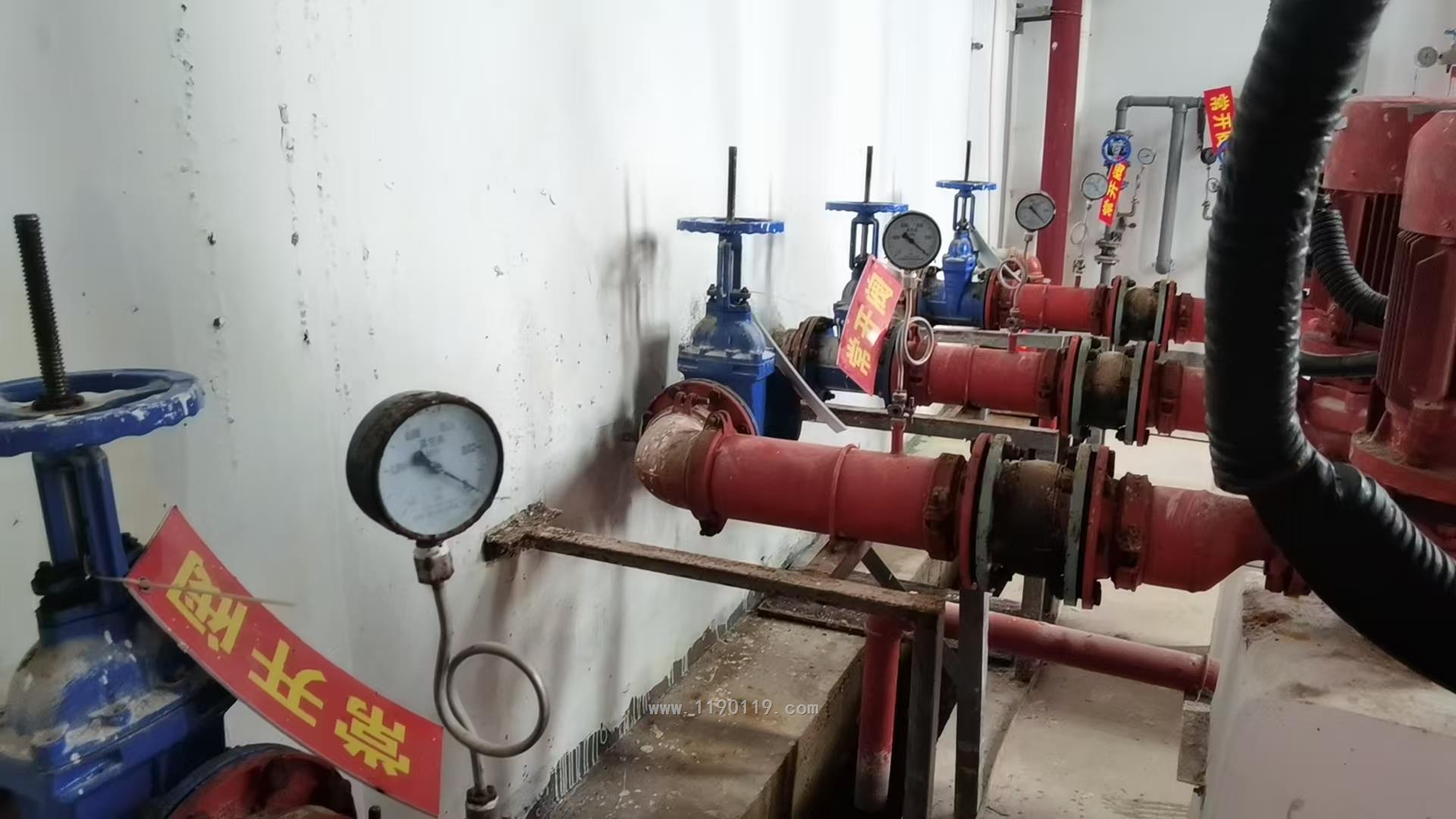

由提供图片，该表量程判断，为真空表（依据：真空表：单纯用于测量小于大气压力的仪表，测量范围为负压，如 Z-40 型真空表，测量范围是 - 0.1~0MPa。压力真空表：既能测量小于大气压力的负压，也能测量大于大气压力的正压，如 YZ-40 型压力真空表，测量范围有-0.1~0.06MPa、-0.1~0.15MPa 等多种规格。）
判断条件：
一、水泵未启动，管路无水流时，1. 吸水管阀门（底阀 / 闸阀）全开，指针指向 “0MPa”（或接近大气压值） 此时吸水管与大气连通，管内压力 = 大气压，真空表（以大气压为基准）显示 “0”，无真空度；若轻微偏离 0（如 ±0.002MPa 内），属正常误差（仪表精度允许范围，通常消防用真空表精度为 1.5 级或 2.5 级）。
二、水泵启动运行，管路有水流，消防水泵启动后，吸水管内形成负压（真空）指针应迅速从静态的 0MPa 向负压方向（-0.1MPa 侧）偏转，无 “卡顿”“跳跃”。消防水泵吸水管的正常真空度一般为 -0.02~-0.08MPa（具体取决于水泵扬程、吸水管直径、吸水高度：吸水高度越高，真空度越大；吸水管越细，真空度略大，但不得超过 - 0.09MPa，否则易导致 “气蚀”）。
