工厂皮带上方的防火分隔水幕有什么要求？属实看不懂这个设计图

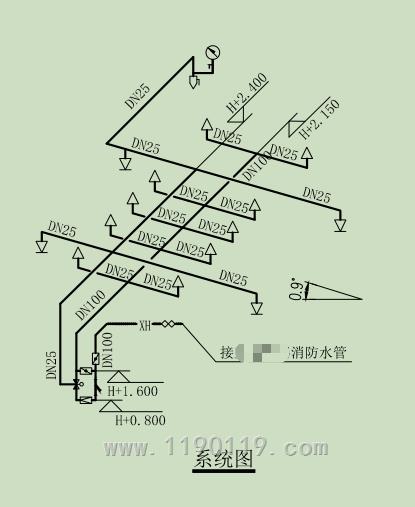

这是工厂的防火分隔水幕的设计图，有雨淋报警阀、闭式喷头和开式喷头，喷头位置在皮带上方；现场检测时发现没有安装雨淋报警阀，且全部都是闭式喷头；哪个大神指教一下？

共 2 回答

属于典型的“未按图施工+系统类型错误”，不仅违反了设计规范，更会导致防火分隔水幕在火灾时完全失效

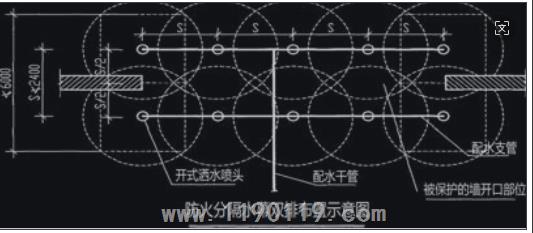

防火分隔水幕常用于传送带、仓库通道、舞台口、电缆桥架等区域，目的是“阻断火势蔓延”，不是“灭火”。
闭式喷头适合“灭火”，不适合“分隔”。
现场若已安装闭式喷头，强行使用等于“给火灾留通道”。

建议操作步骤
立即停工整改 —— 不可带病运行。
出具整改通知书 —— 由消防检测单位或监理单位签发。
联系原设计单位 —— 确认是否允许变更，或出具补充说明。
施工单位按图重做 —— 必须更换喷头+补装雨淋阀。
第三方检测+消防验收 —— 整改后需重新检测并通过验收。

李勤 26-04-01

应按图施工
