老项目的风管二改怎么过审图

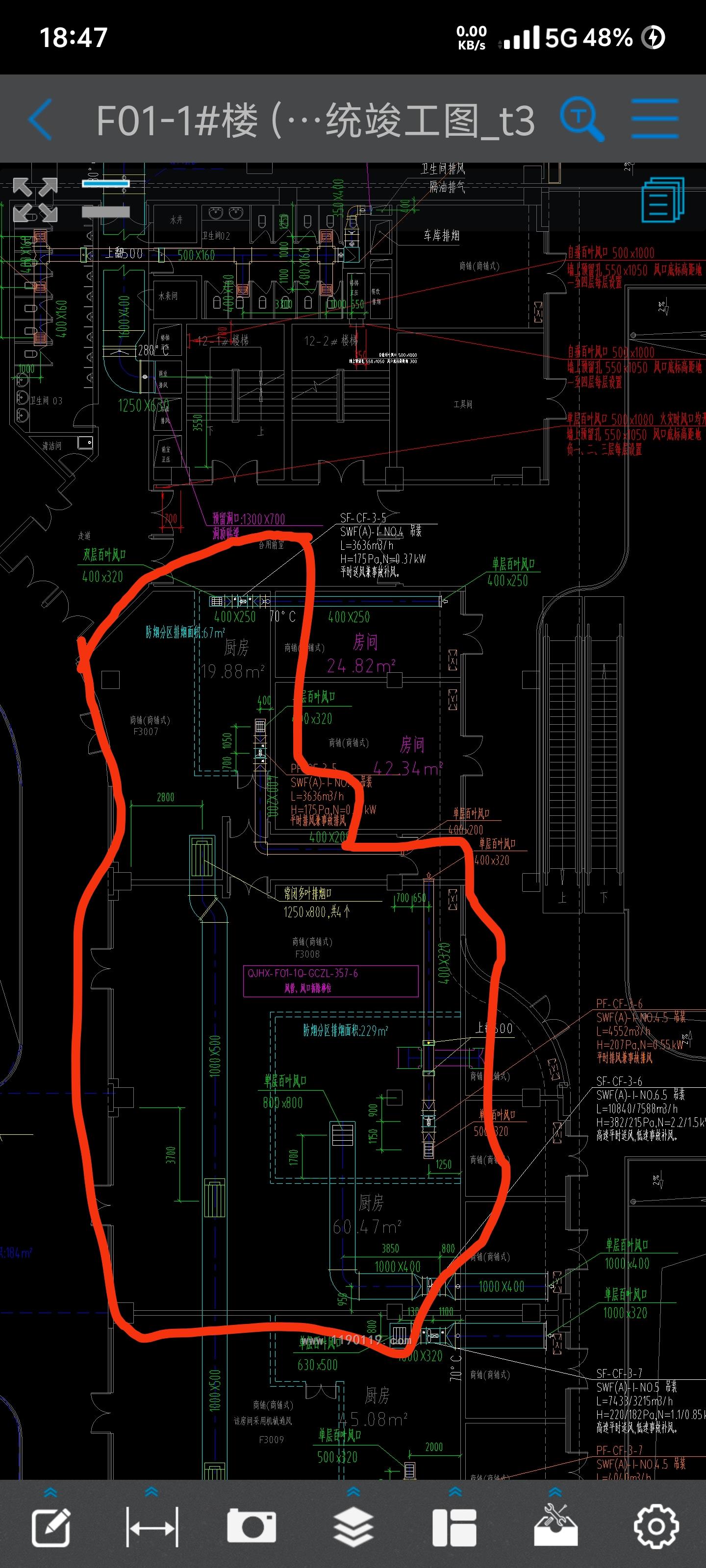

这个图片是二改区域，是老项目风管，无排烟防火阀，请问各位大佬，怎么去改才能符合现行要求，需要把原有风口封起来，然后单独接风管出来加排烟阀和防火阀吗？

共 3 回答

牛疼 26-06-13

这不是局部的风筒与风口么，排烟防火阀一般在临近风机的位置。

李勤 26-06-15

排烟防火在不是设置在风口附近，设置在该层竖管入口处、或风机排烟旁

你这个是风口直接加在主管上了吧。按防烟分区加防火阀，看原风口、防烟分区设置满不满足现行规范，满足的话看看能不能在主管和原风口竖向风管（风管满足风速要求）加防火阀，不满足重做支管加防火阀与排烟口（阀）
