5：同一座建筑——相邻外墙洞口的防火间距—《建筑防火·底层逻辑》系列专题

石峥嵘：《建筑防火·底层逻辑》系列专题——防火间距-第5部分：同一座建筑——相邻外墙洞口的防火间距。防火间距应有效防止火灾蔓延，并为灭火救援提供有利条件。

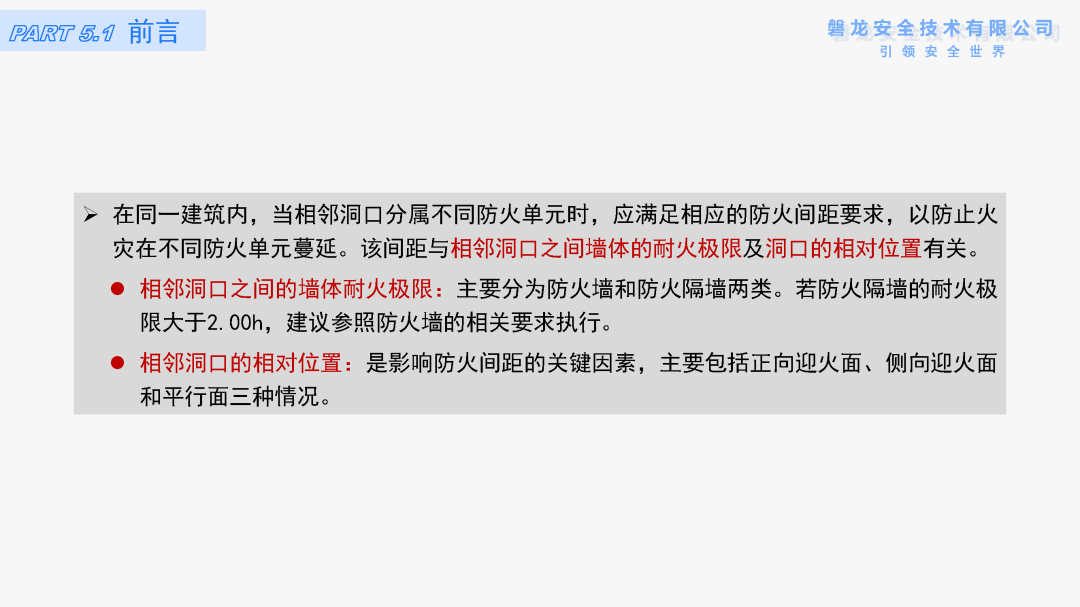

一、前言

    在同一建筑内，当相邻洞口分属不同防火单元时，应满足相应的防火间距要求，以防止火灾在不同防火单元蔓延。该间距与相邻洞口之间墙体的耐火极限及洞口的相对位置有关。

    相邻洞口之间的墙体耐火极限主要分为防火墙和防火隔墙两类。若防火隔墙的耐火极限大于2.00h，建议参照防火墙的相关要求执行。

    相邻洞口的相对位置是影响防火间距的关键因素，主要包括正向迎火面、侧向迎火面和平行面三种情况。

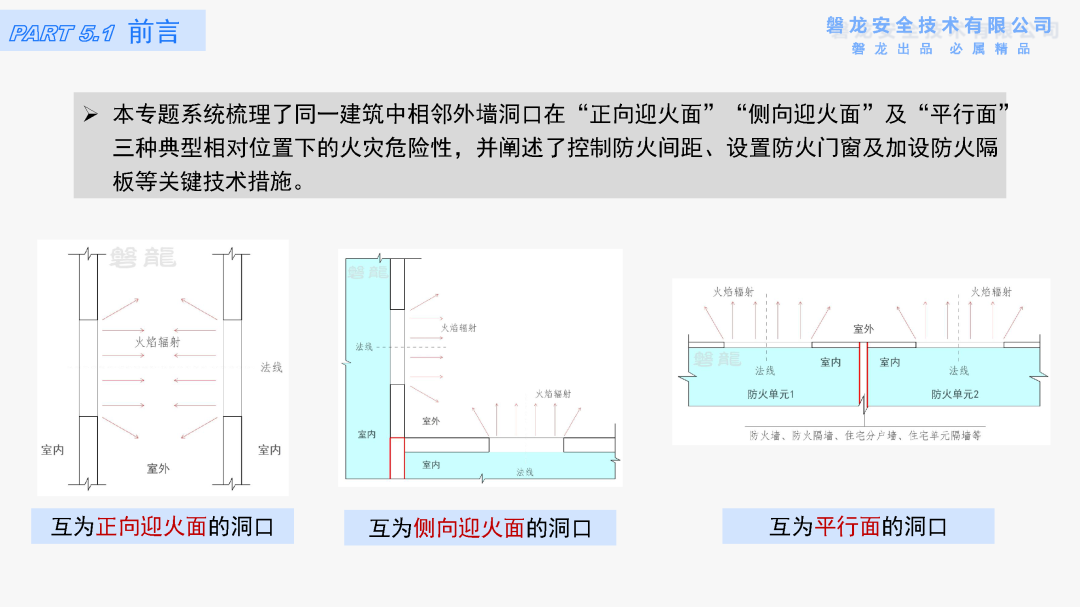

    本专题系统梳理了同一建筑中相邻外墙洞口在“正向迎火面”“侧向迎火面”及“平行面”三种典型相对位置下的火灾危险性，并阐述了控制防火间距、设置防火门窗及加设防火隔板等关键技术措施。

二、互为正向迎火面的洞口

    1. 正向迎火面的概念

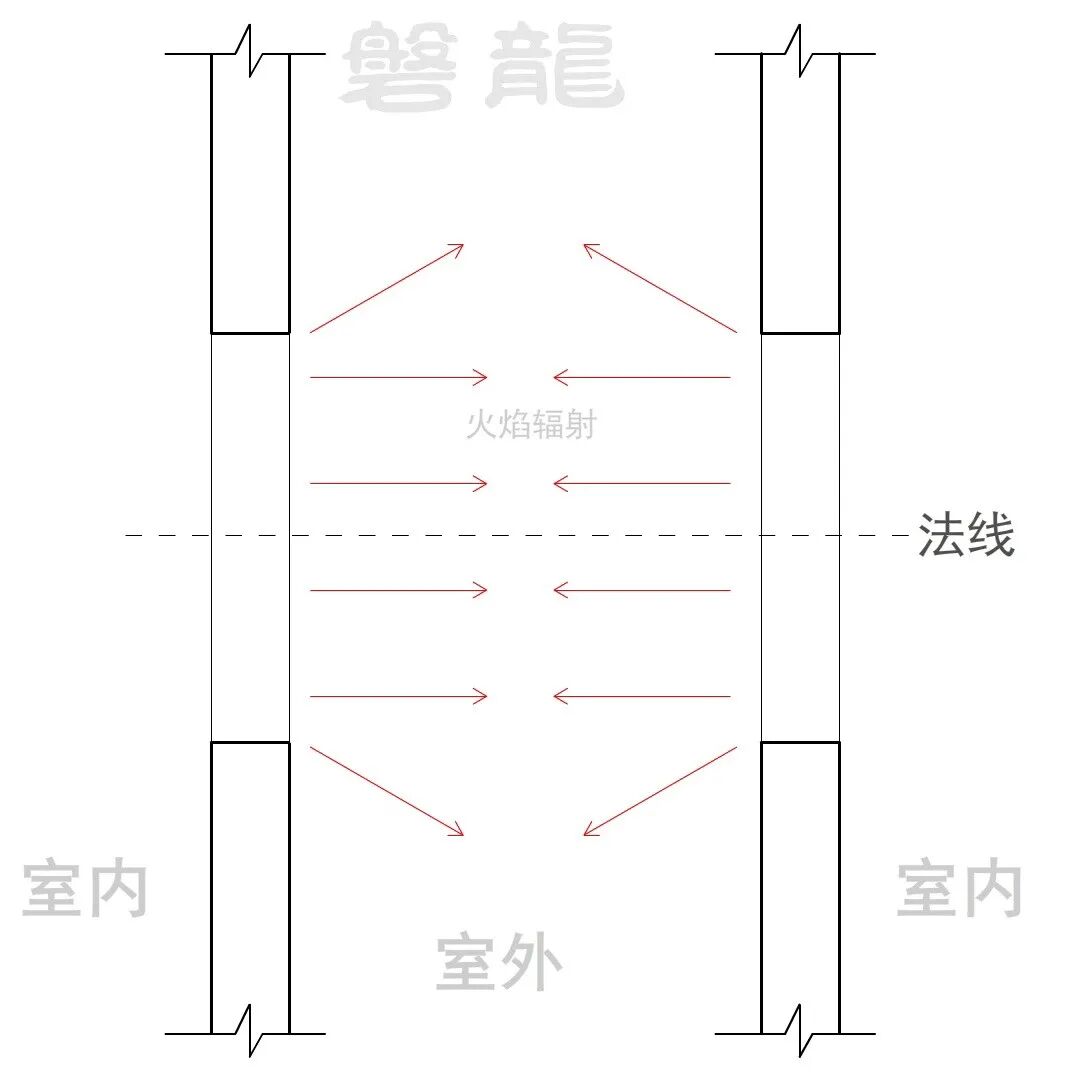

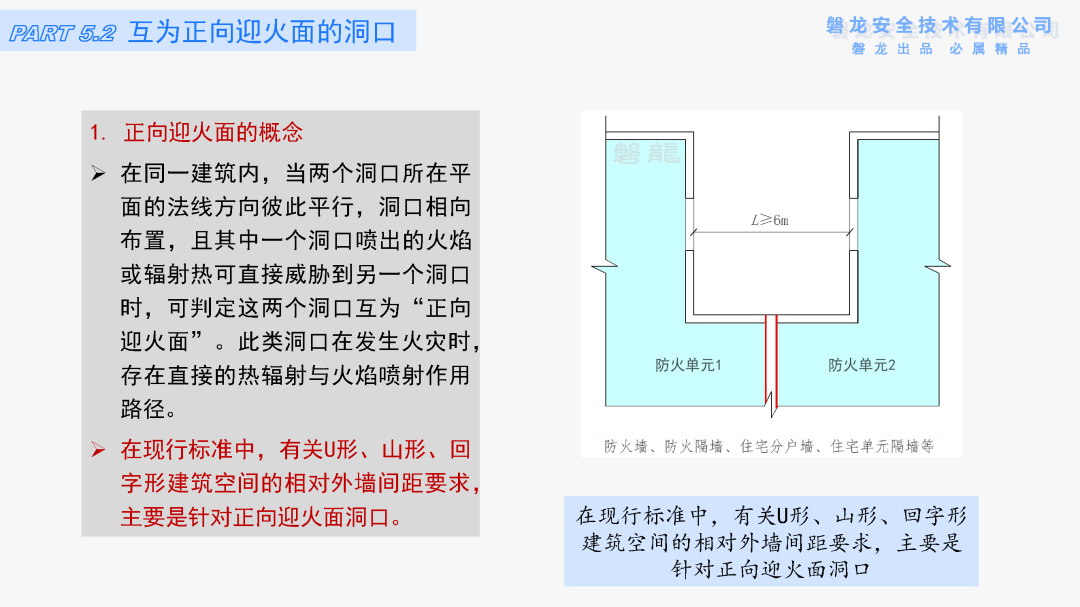

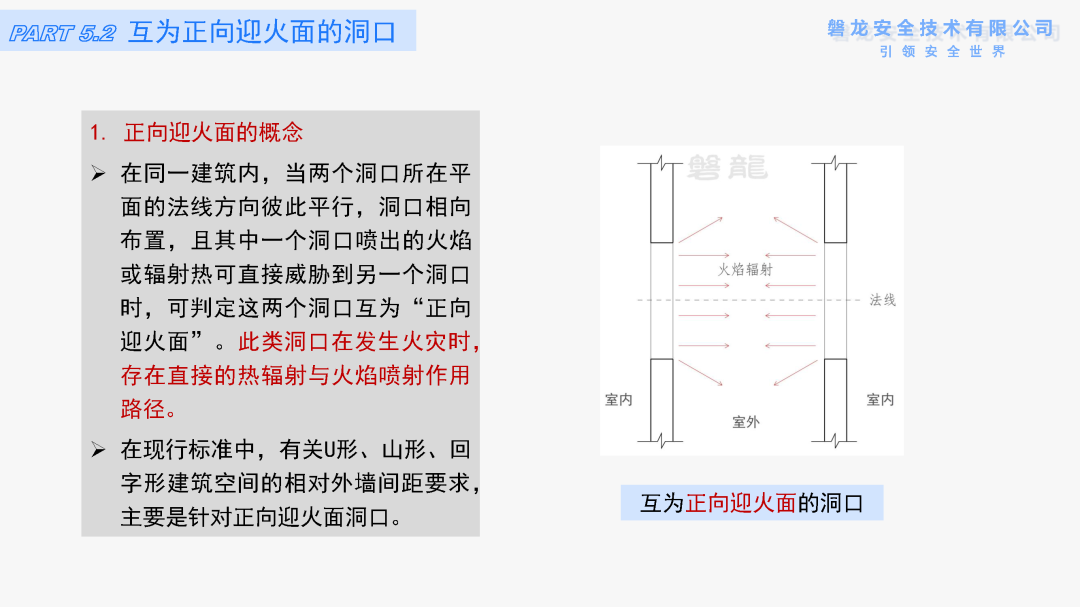

    在同一建筑内，当两个洞口所在平面的法线方向彼此平行，洞口相向布置，且其中一个洞口喷出的火焰或辐射热可直接威胁到另一个洞口时，可判定这两个洞口互为“正向迎火面”【图示1】。此类洞口在发生火灾时，存在直接的热辐射与火焰喷射作用路径。

    在现行标准中，有关U形、山形、回字形建筑空间的相对外墙间距要求，主要是针对正向迎火面洞口。

【图示1】互为正向迎火面的洞口

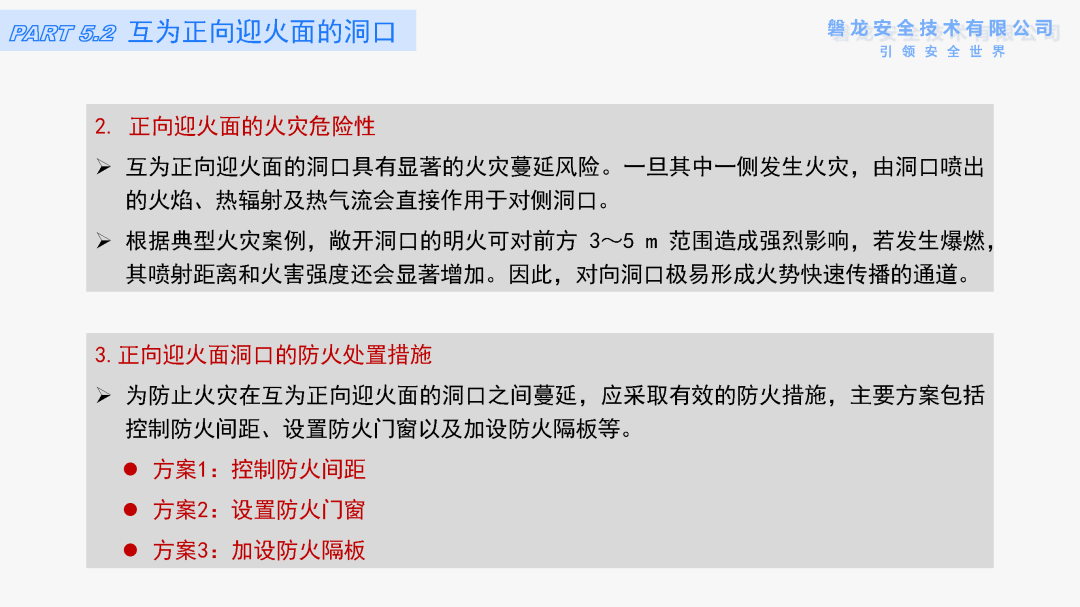

    2. 正向迎火面的火灾危险性

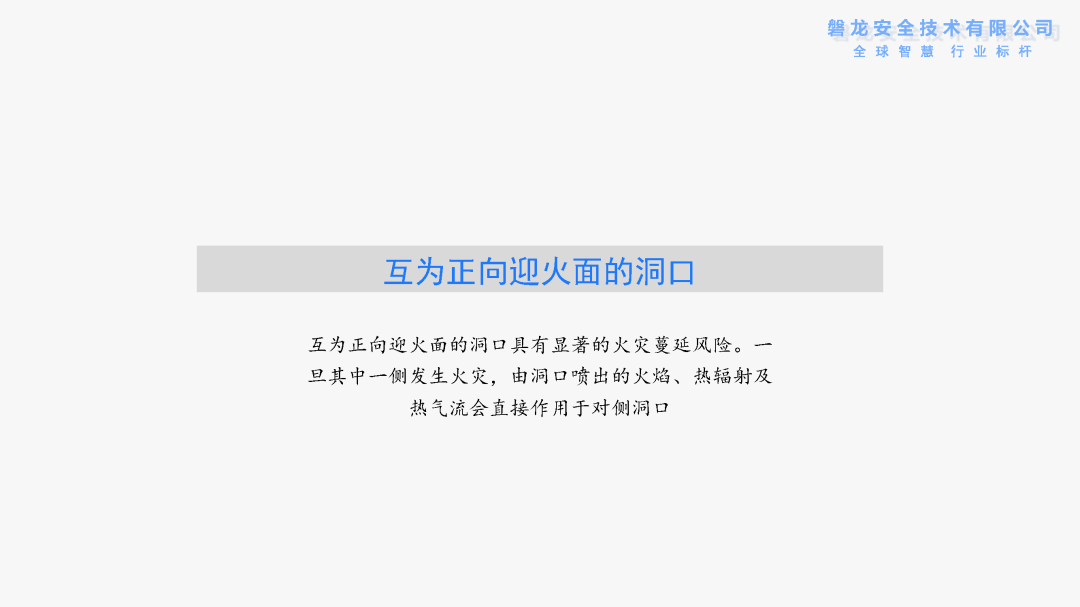

    互为正向迎火面的洞口具有显著的火灾蔓延风险。一旦其中一侧发生火灾，由洞口喷出的火焰、热辐射及热气流会直接作用于对侧洞口。

    根据典型火灾案例，敞开洞口的明火可对前方 3～5 m范围造成强烈影响，若发生爆燃，其喷射距离和火害强度还会显著增加。因此，对向洞口极易形成火势快速传播的通道。

    3. 正向迎火面洞口的防火处置措施

    为防止火灾在互为正向迎火面的洞口之间蔓延，应采取有效的防火措施，主要包括控制防火间距、设置防火门窗以及加设防火隔板等。

    （1）控制防火间距

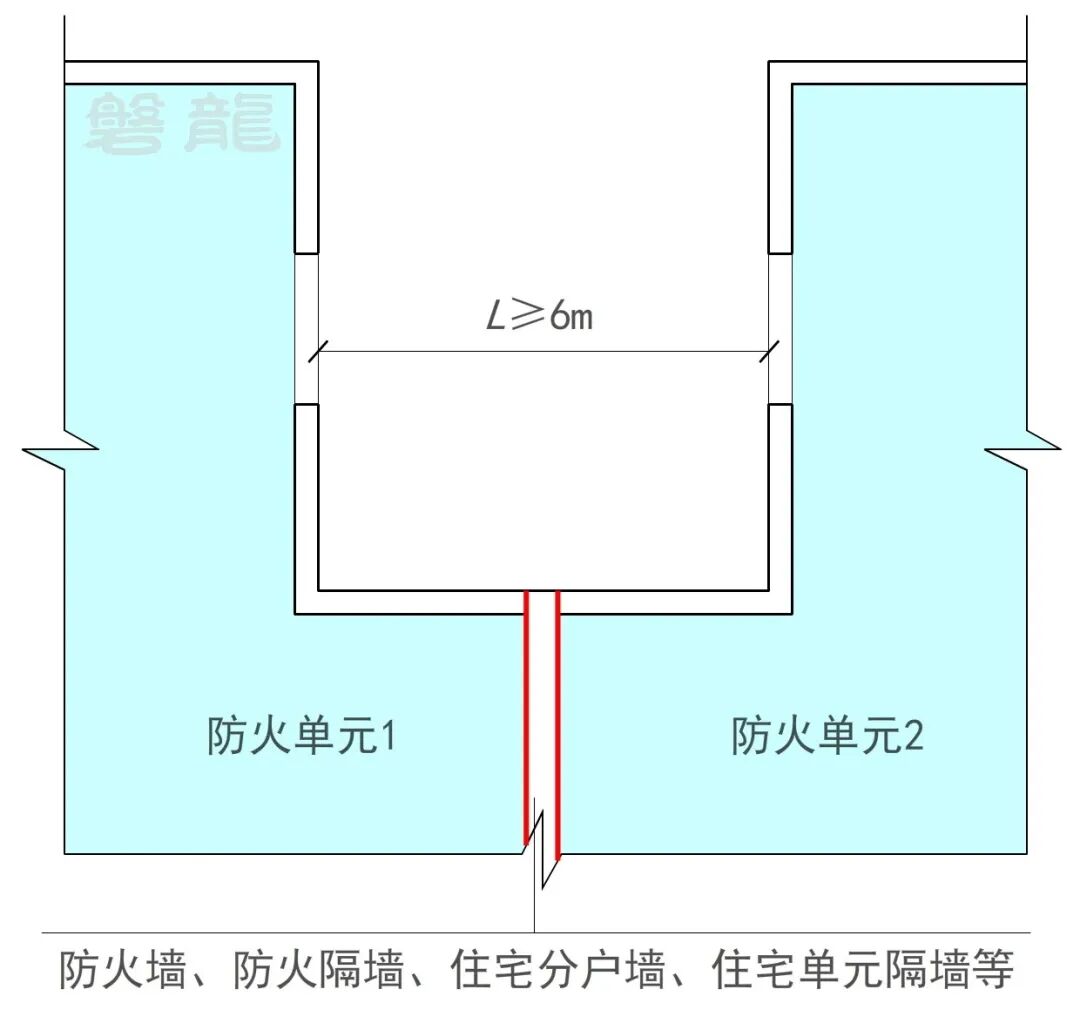

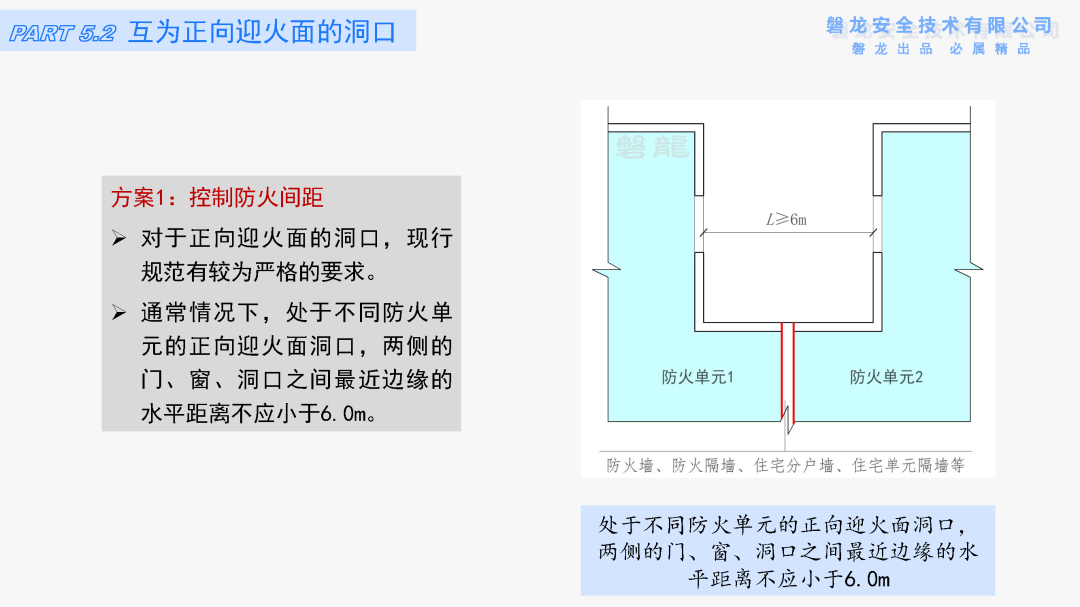

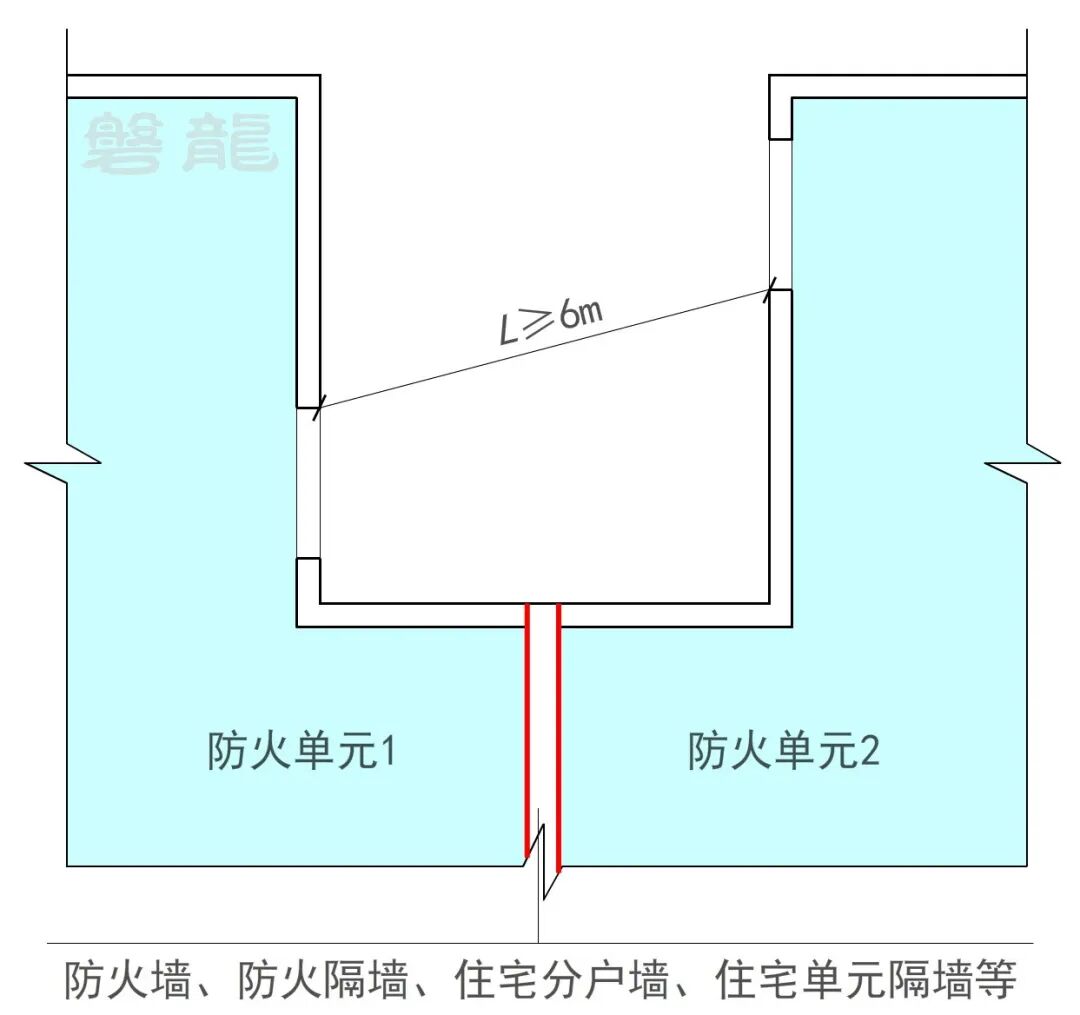

    对于正向迎火面的洞口，现行规范有较为严格的要求。通常情况下，处于不同防火单元的正向迎火面洞口，两侧的门、窗、洞口之间最近边缘的水平距离不应小于6.0m【图示2】。

【图示2】正向迎火面洞口的防火间距

    （2）设置防火门、防火窗

    若相邻迎火面洞口无法满足防火间距要求，可在洞口处设置防火分隔设施，通常采用防火门或防火窗。

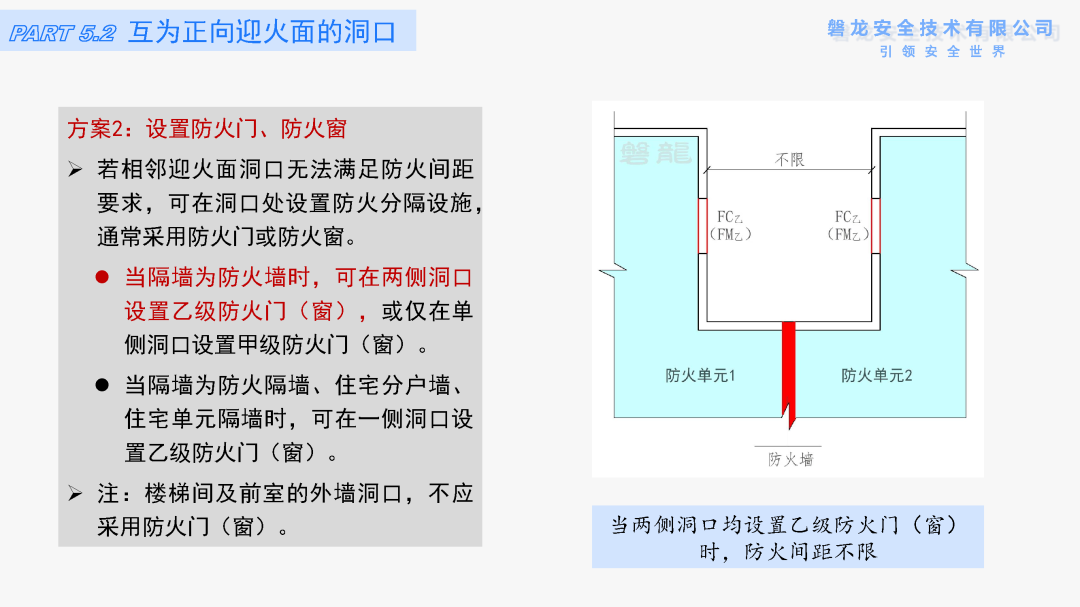

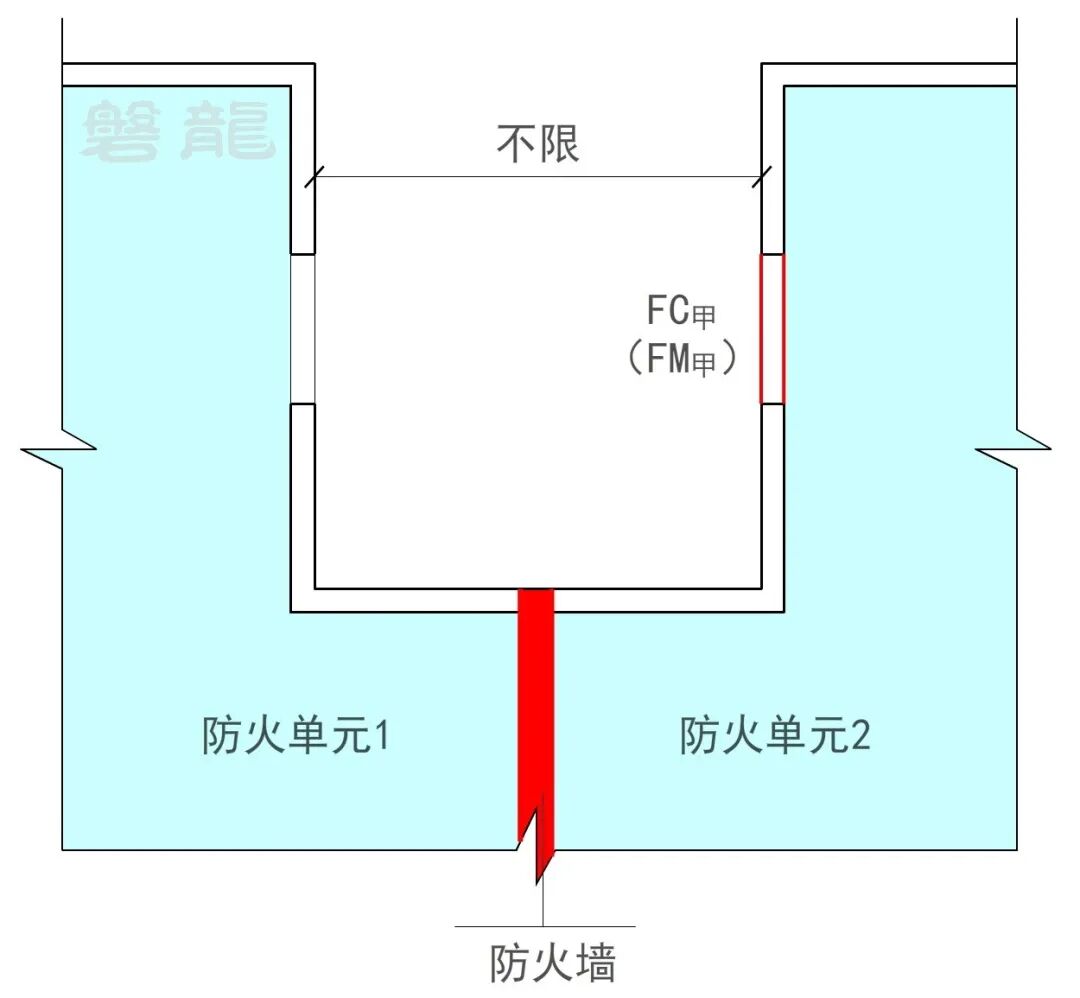

• 当隔墙为防火墙时，可在两侧洞口设置乙级防火门（窗）【图示3】，或仅在单侧洞口设置甲级防火门（窗）【图示4】。
• 当隔墙为防火隔墙、住宅分户墙、住宅单元隔墙时，可在一侧洞口设置乙级防火门（窗）【图示5】。

    注：楼梯间及前室的外墙洞口，不应采用防火门（窗）。

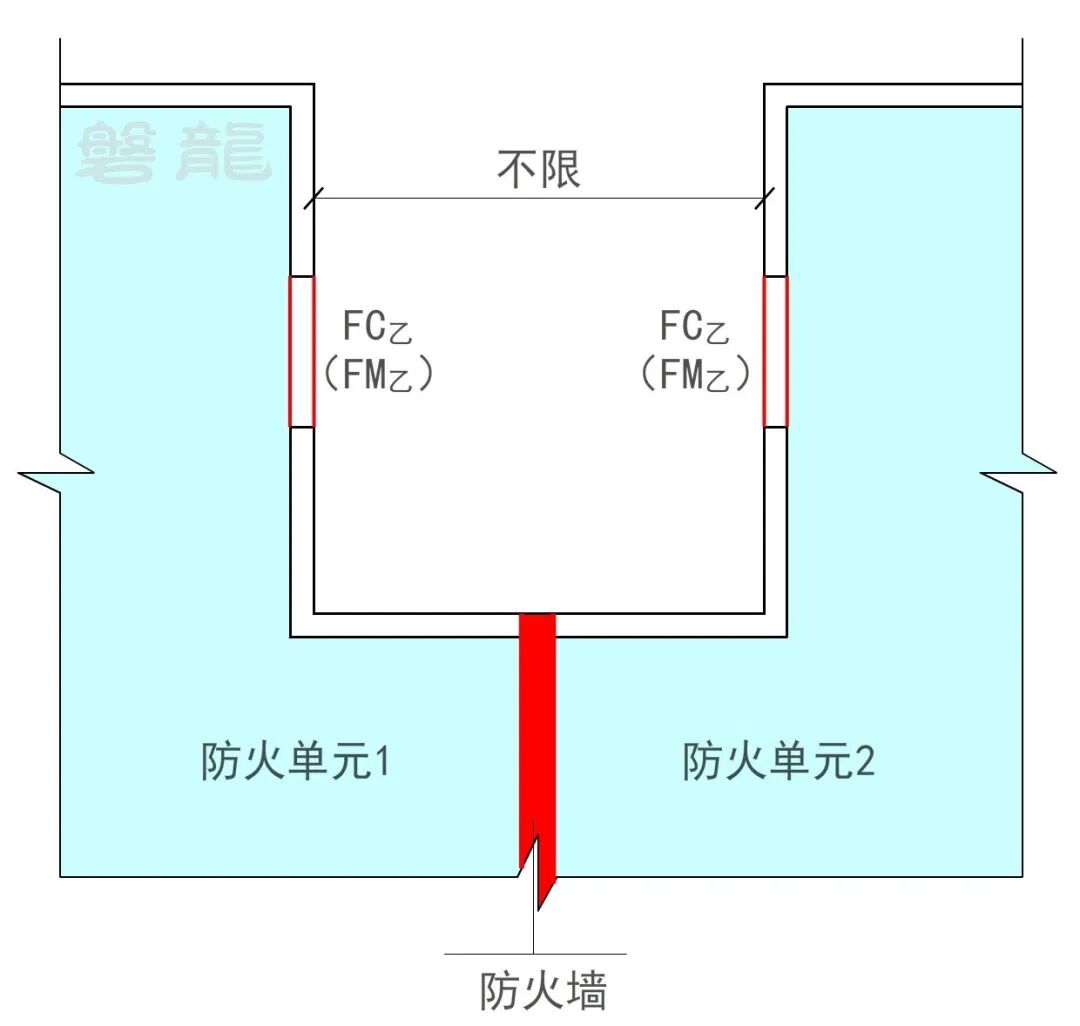

【图示3】两侧洞口设置乙级防火门（窗），防火间距不限

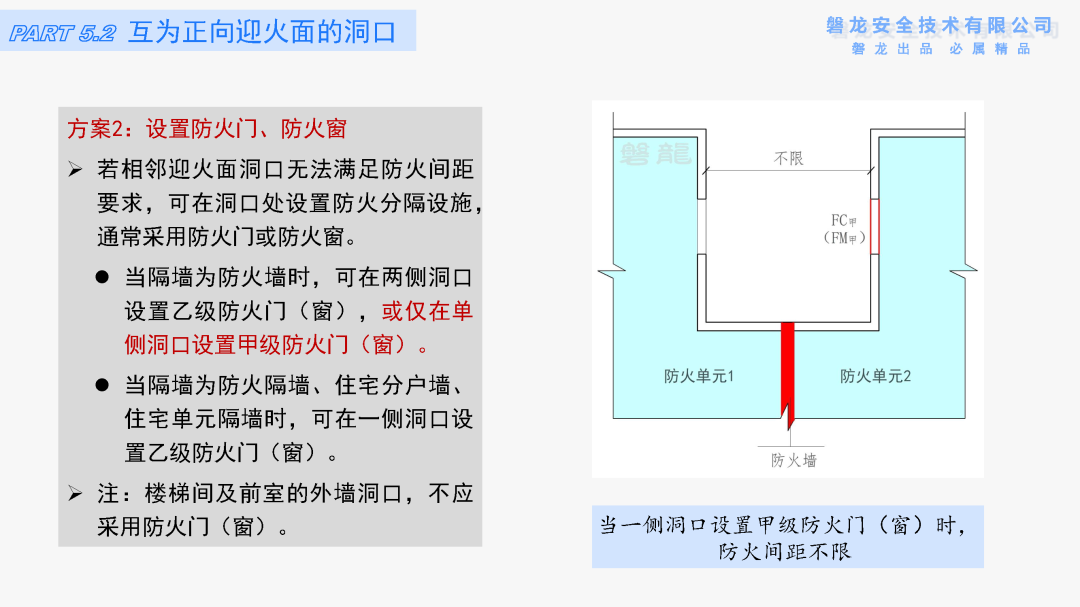

【图示4】单侧洞口设置甲级防火门（窗），防火间距不限

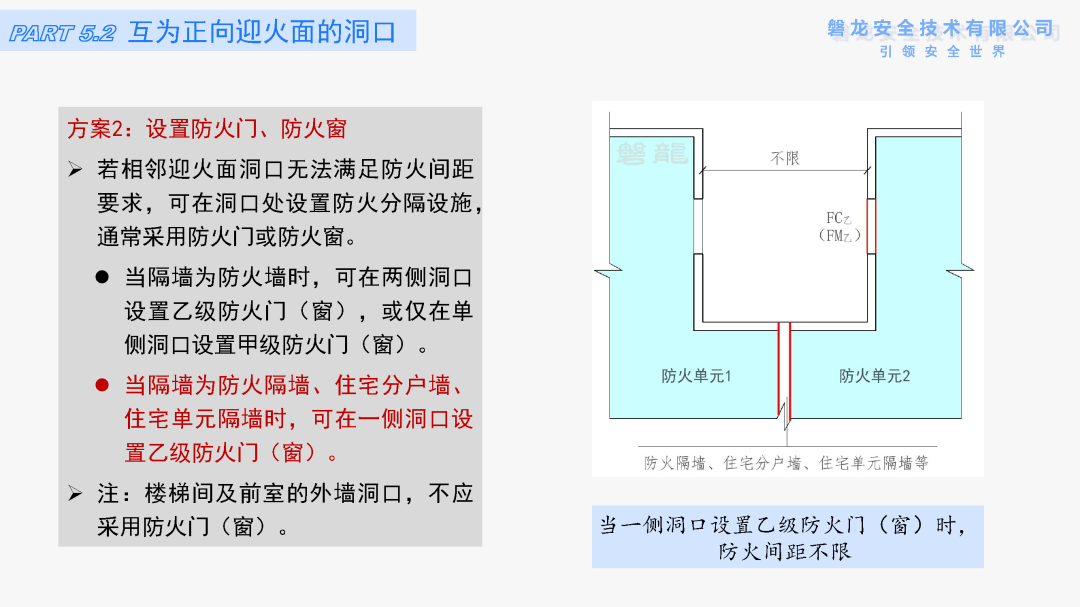

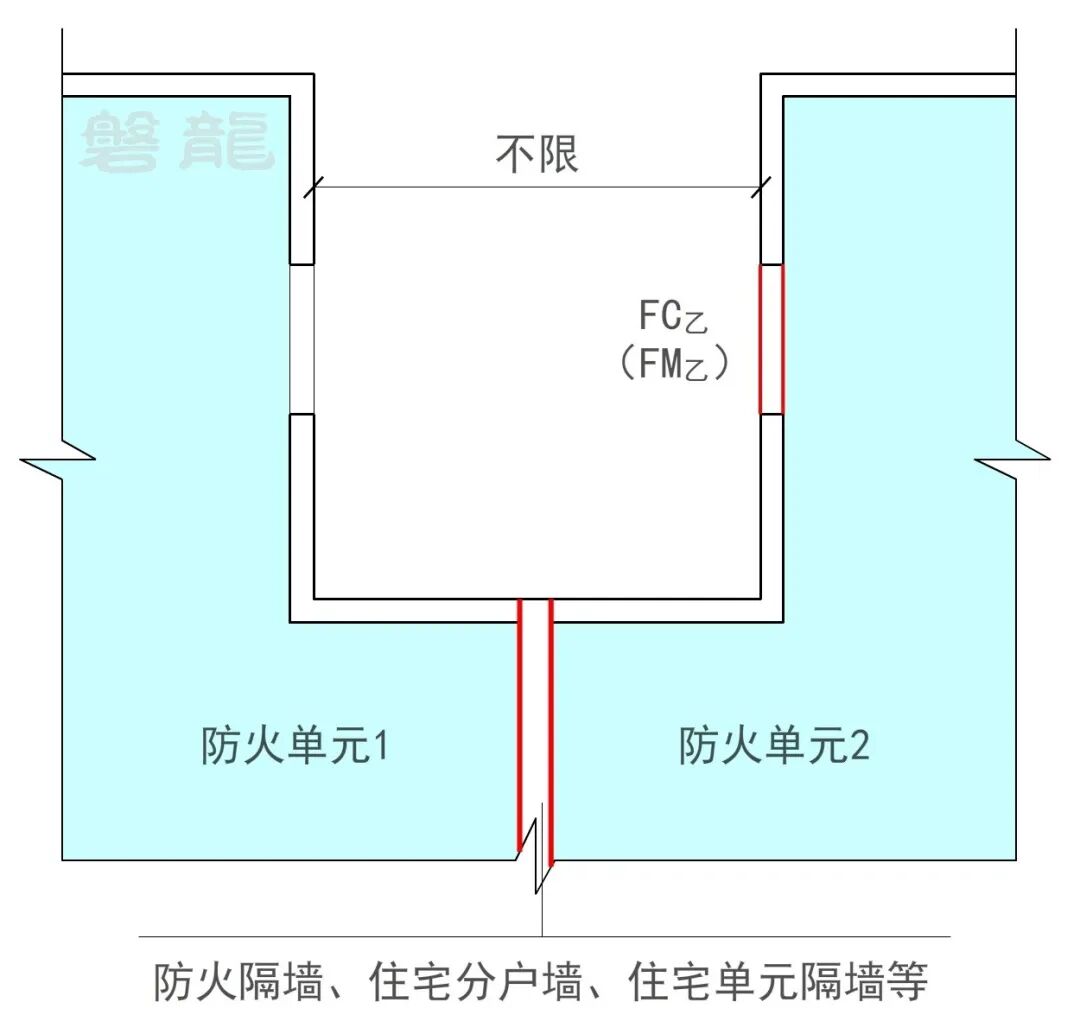

【图示5】单侧洞口设置乙级防火门（窗），防火间距不限

    （3）设置防火隔板

    若相邻迎火面洞口无法满足防火间距要求，又不便于设置防火门（窗），则可在两侧洞口之间设置防火隔板。防火隔板应采用不燃材料，其耐火极限不应低于隔墙的耐火极限要求。

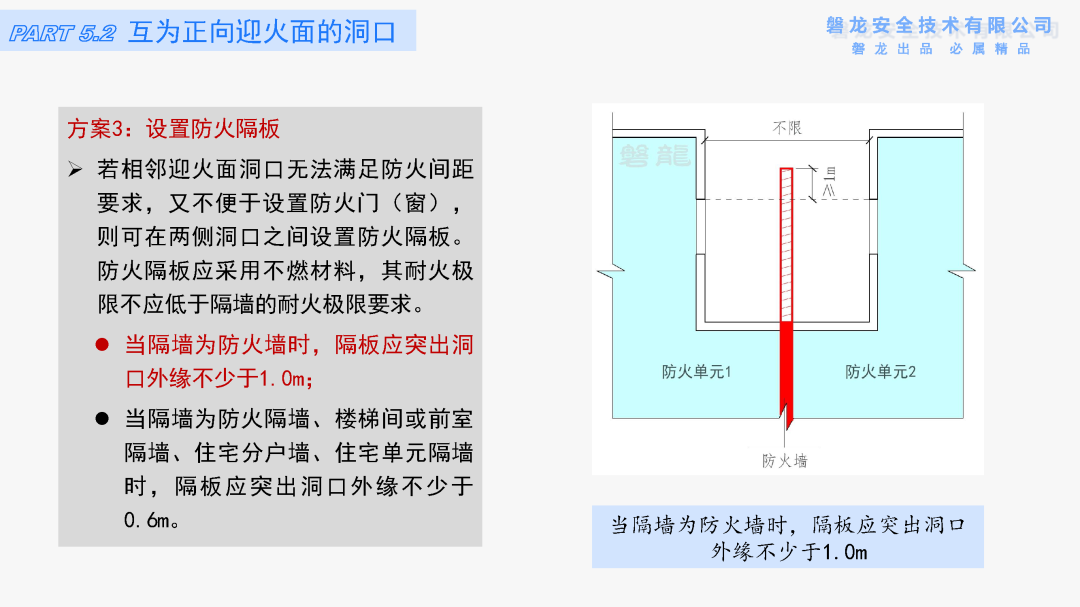

• 当隔墙为防火墙时，隔板应突出洞口外缘不少于1.0m【图示6】；

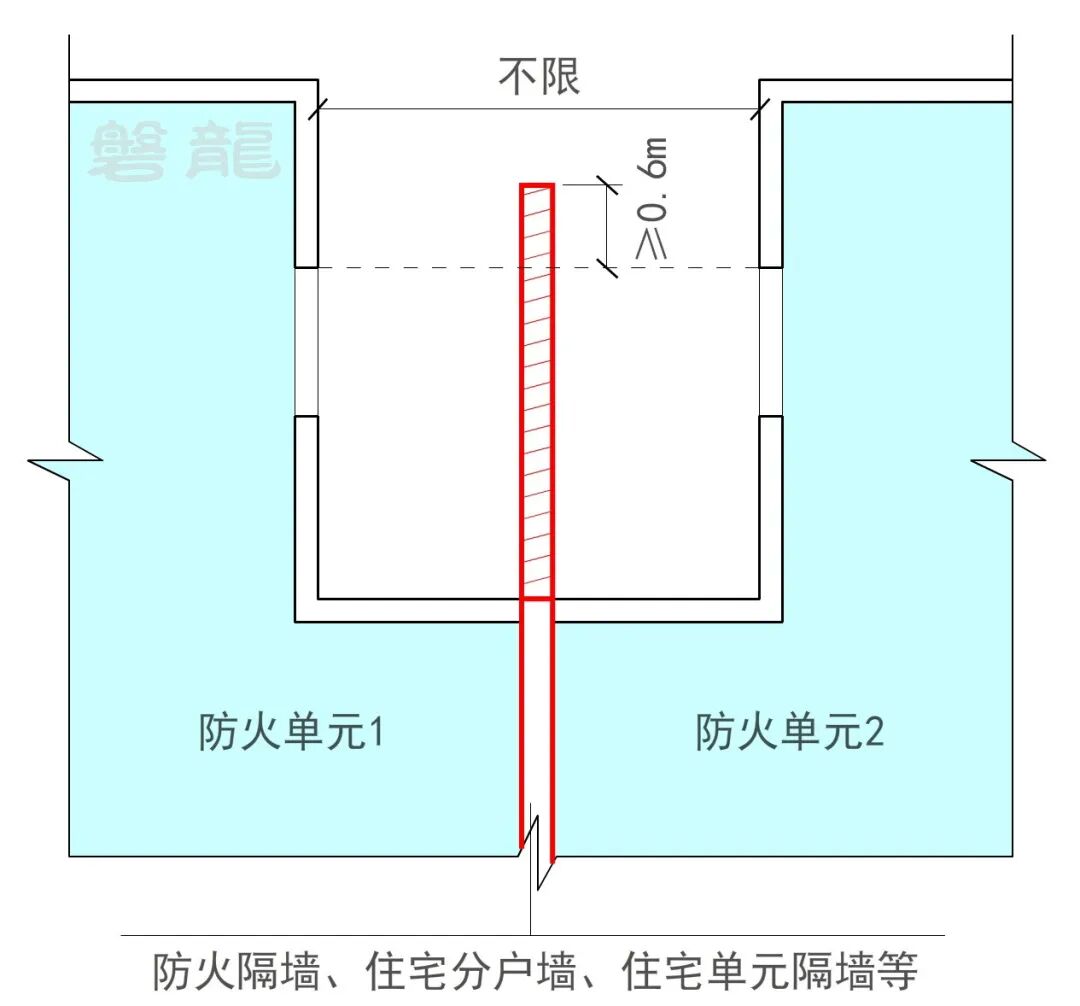

• 当隔墙为防火隔墙、楼梯间或前室隔墙、住宅分户墙、住宅单元隔墙时，隔板应突出洞口外缘不少于0.6m【图示7】。

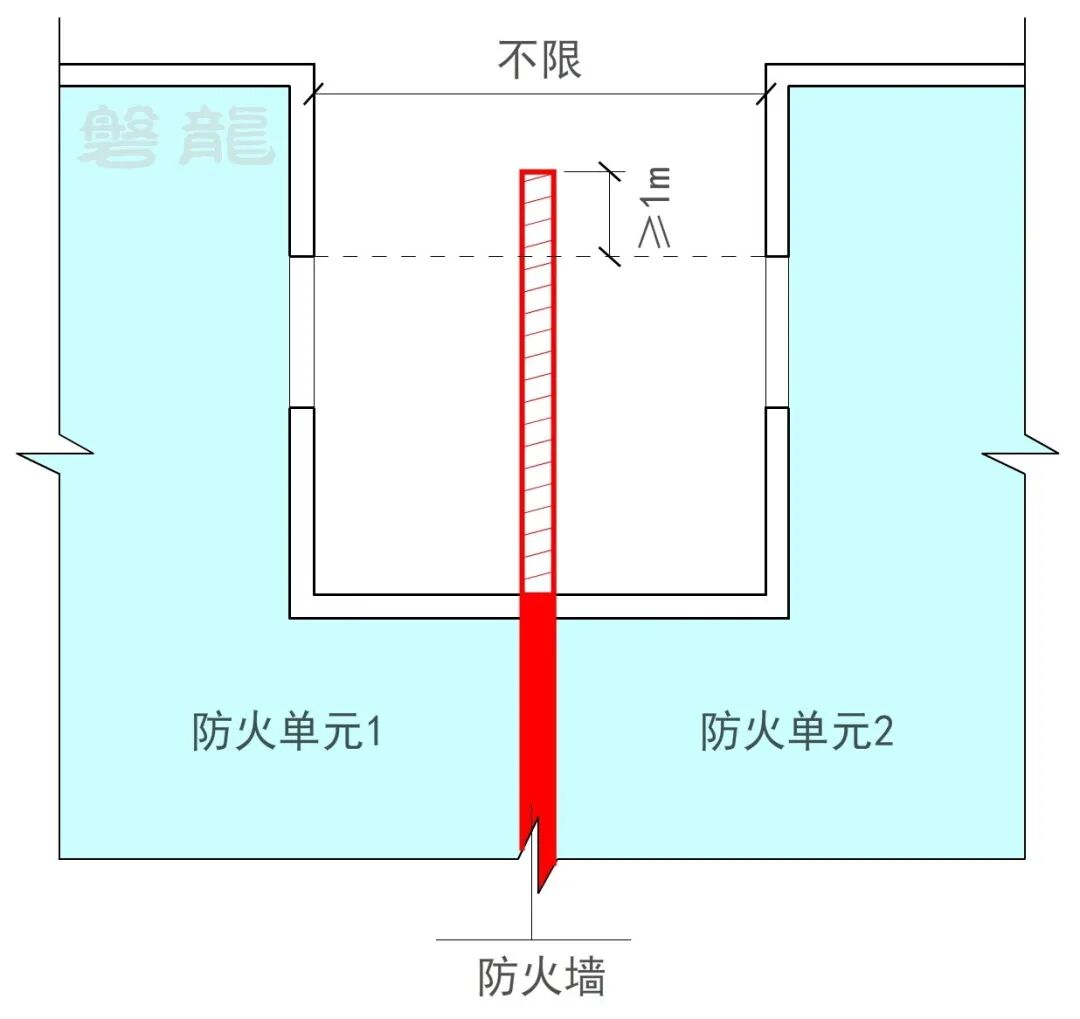

【图示6】当隔墙为防火墙时，隔板应突出洞口外缘不少于1.0m

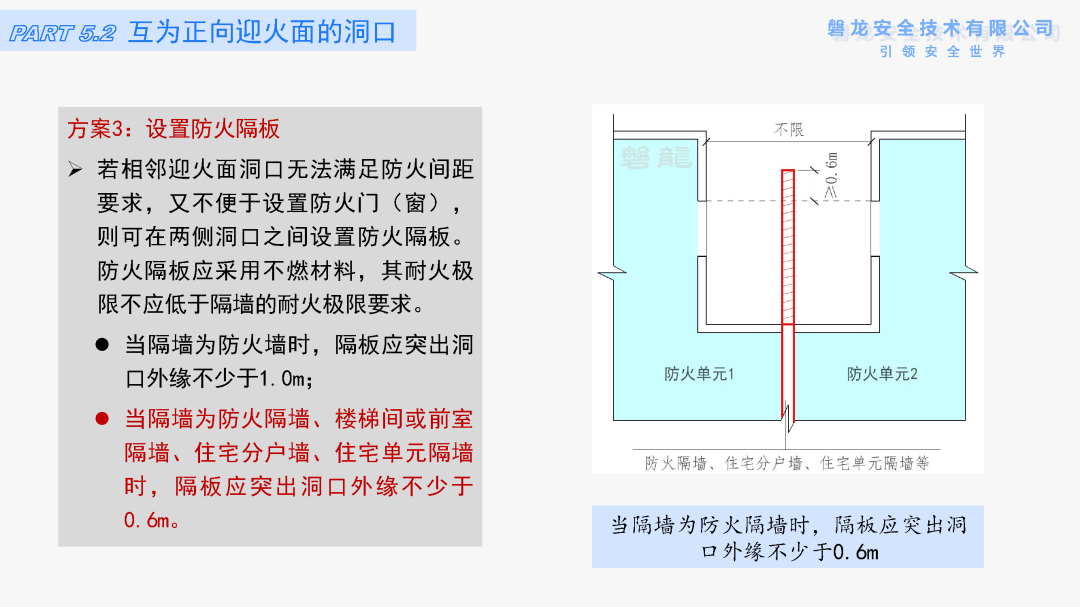

【图示7】当隔墙为防火隔墙、楼梯间或前室隔墙、住宅分户墙、住宅单元隔墙时，隔板应突出洞口外缘不少于0.6m

三、互为侧向迎火面的洞口

    1. 侧向迎火面的概念

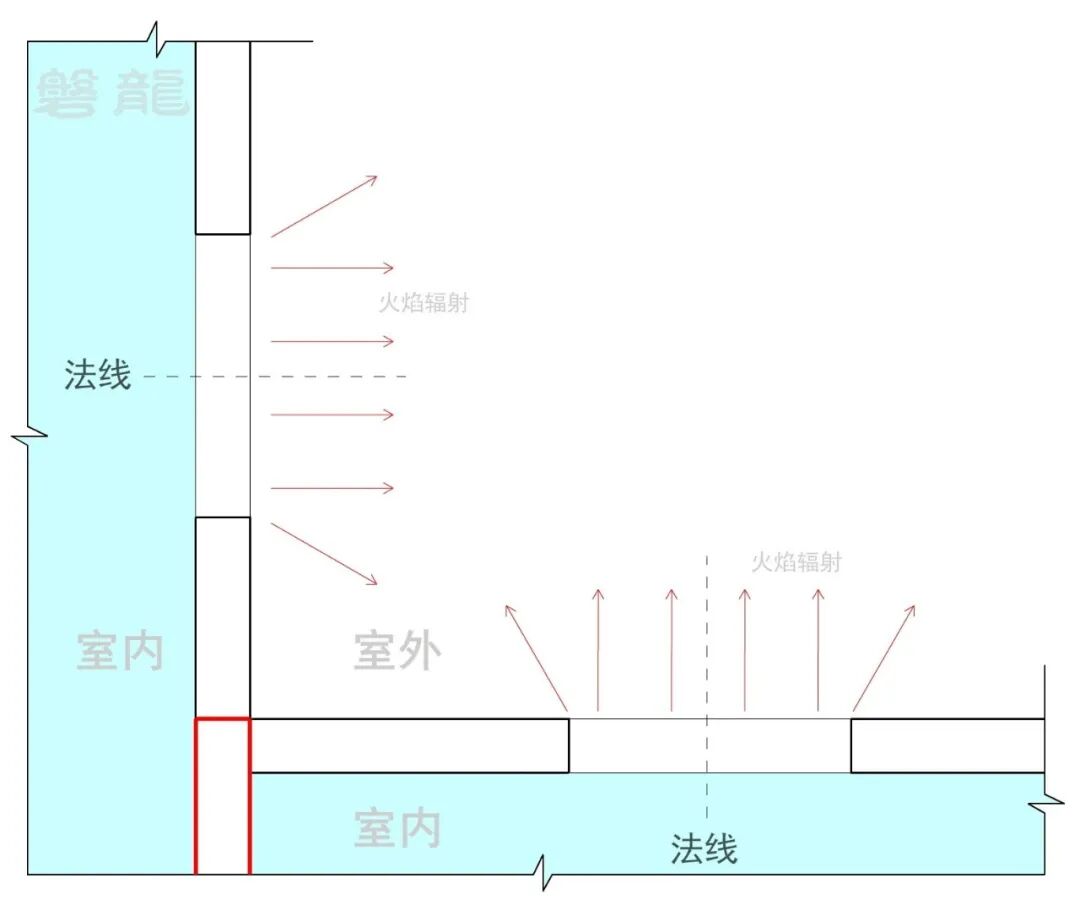

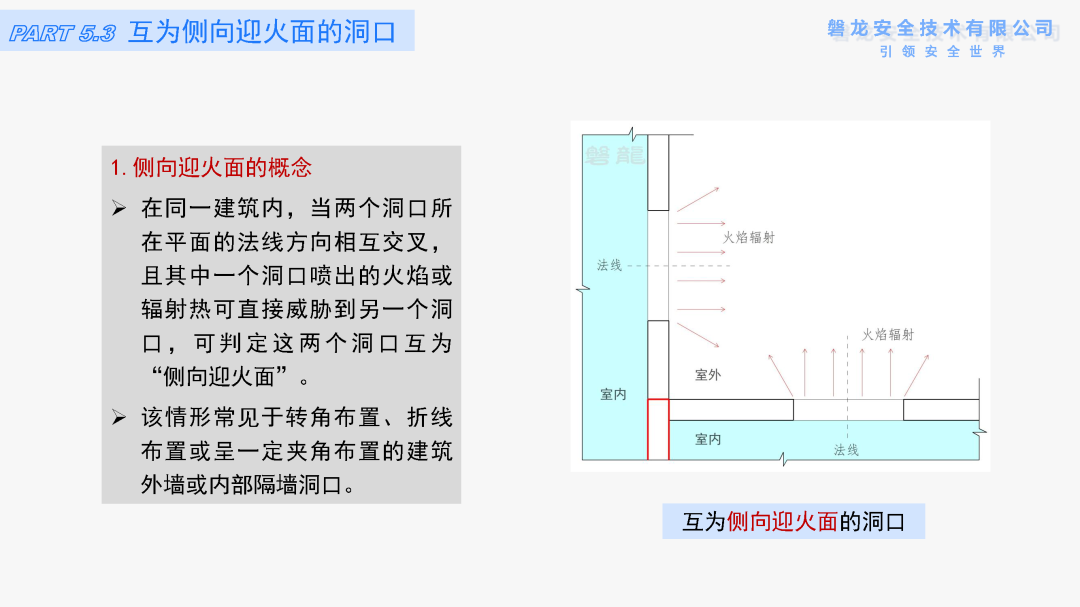

    在同一建筑内，当两个洞口所在平面的法线方向相互交叉，且其中一个洞口喷出的火焰或辐射热可直接威胁到另一个洞口时，可判定这两个洞口互为“侧向迎火面”【图示8】。

    该情形常见于转角布置、折线布置或呈一定夹角布置的建筑外墙或内部隔墙洞口。

【图示8】互为侧向迎火面的洞口

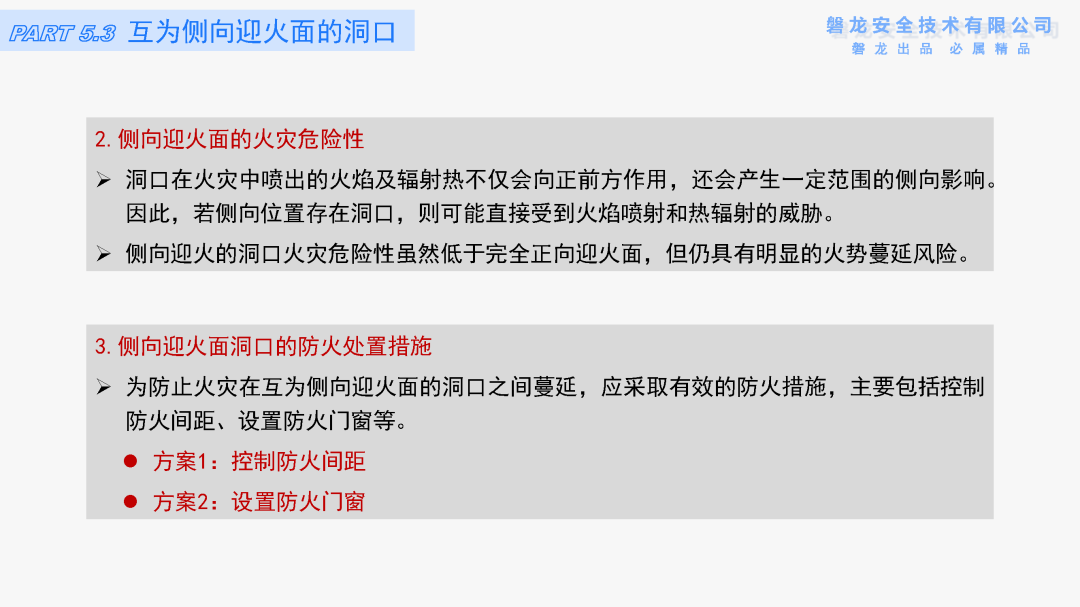

    2. 侧向迎火面的火灾危险性

    洞口在火灾中喷出的火焰及辐射热不仅会向正前方作用，还会产生一定范围的侧向影响。因此，若侧向位置存在洞口，则可能直接受到火焰喷射和热辐射的威胁。

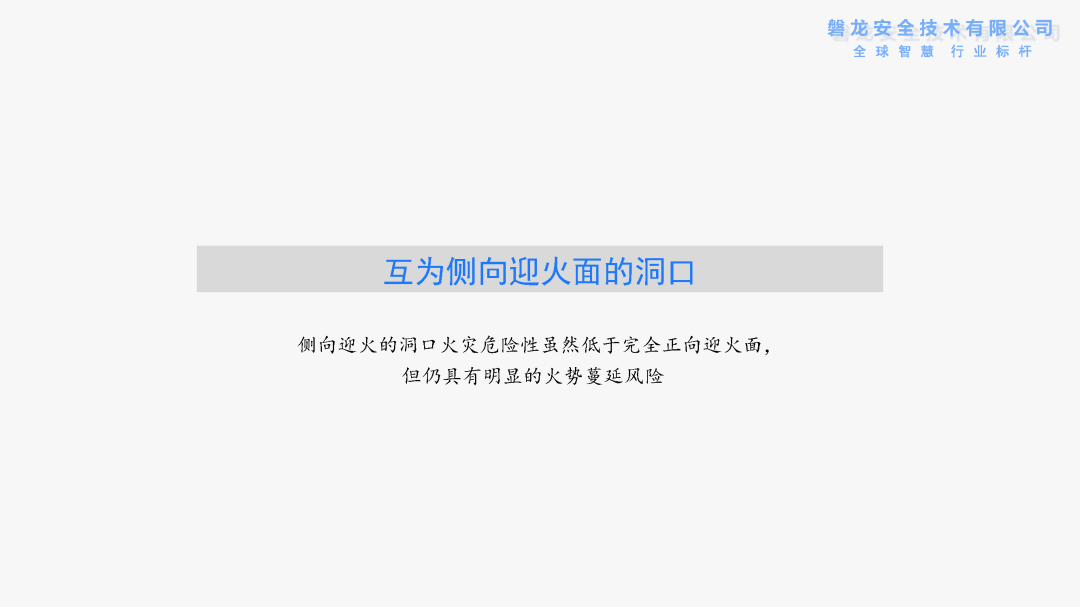

    侧向迎火的洞口火灾危险性虽然低于完全正向迎火面，但仍具有明显的火势蔓延风险。

    3. 侧向迎火面洞口的防火处置措施

    为防止火灾在互为侧向迎火面的洞口之间蔓延，应采取有效的防火措施，主要包括控制防火间距、设置防火门窗。

    （1）控制防火间距

    ①防火墙两侧洞口的间距

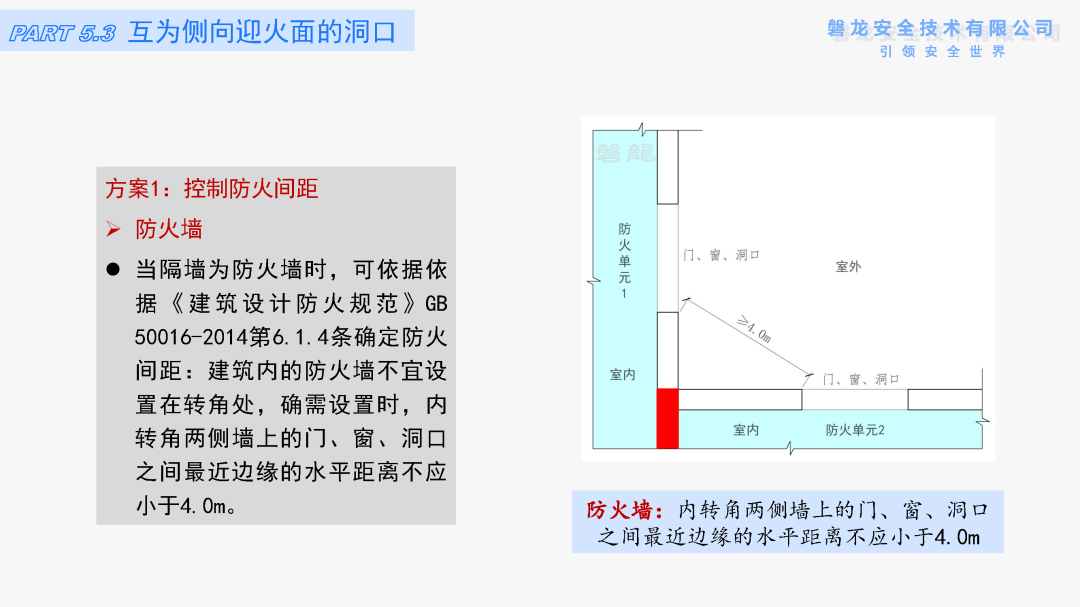

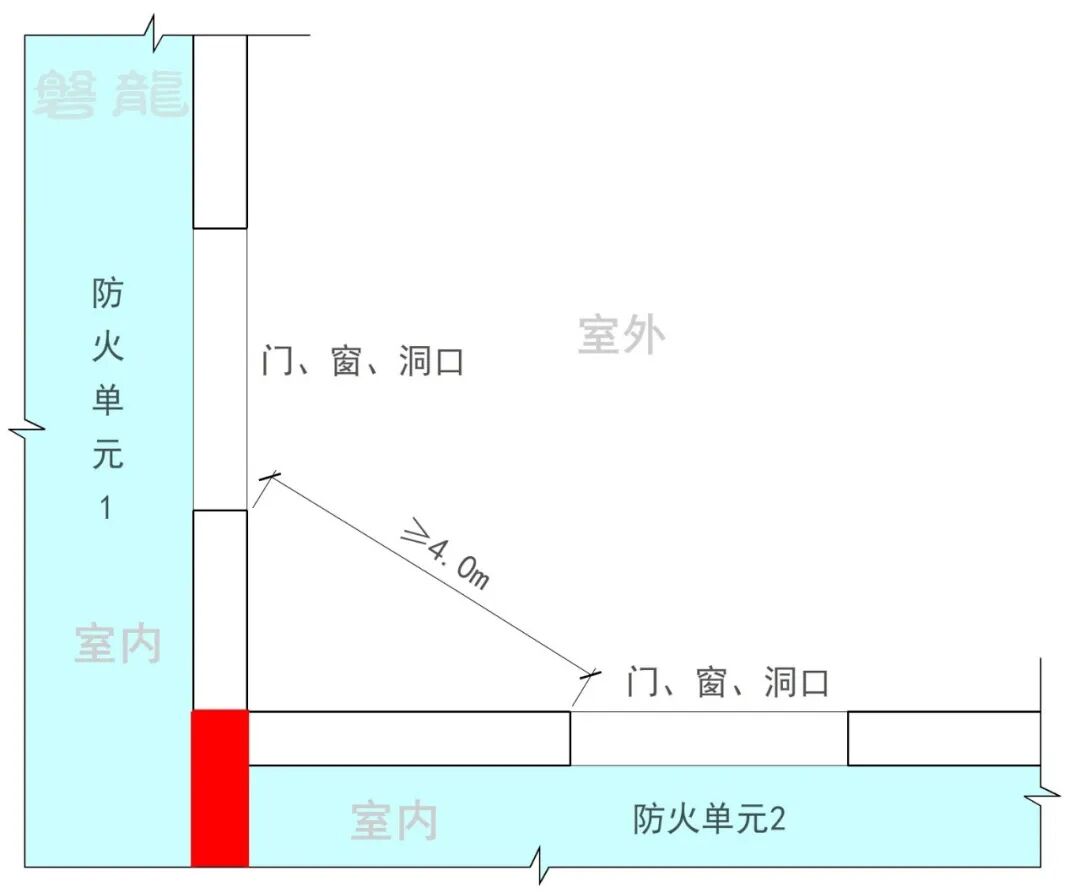

    依据《建筑设计防火规范（2018年版）》GB 50016-2014第6.1.4条规定，建筑内的防火墙不宜设置在转角处，确需设置时，内转角两侧墙上的门、窗、洞口之间最近边缘的水平距离不应小于4.0m【图示9】。

    ②防火隔墙、楼梯间或前室隔墙、住宅分户墙、住宅单元隔墙两侧洞口的间距

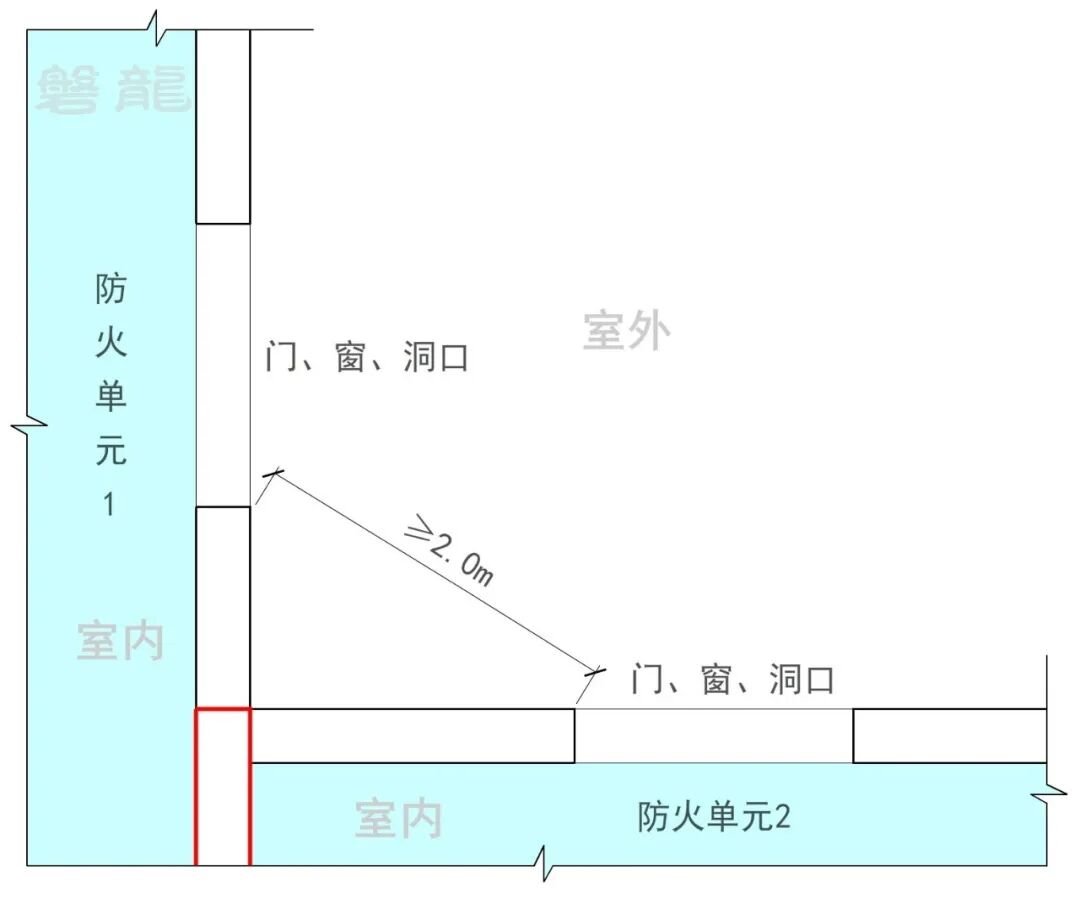

    现行标准未对这类隔墙的侧向迎火面洞口间距作出明确规定。为保持与防火墙要求的合理比例关系，可参考等效安全原则，将转角两侧墙上的门、窗、洞口之间最近边缘的水平距离控制在不小于2.0m【图示10】。

【图示9】侧向迎火面洞口的防火间距（防火墙）

【图示10】侧向迎火面洞口的防火间距

    （2）设置防火门、防火窗

    若相邻侧向迎火面洞口无法满足防火间距要求，可在洞口处设置防火分隔设施，通常采用防火门或防火窗。

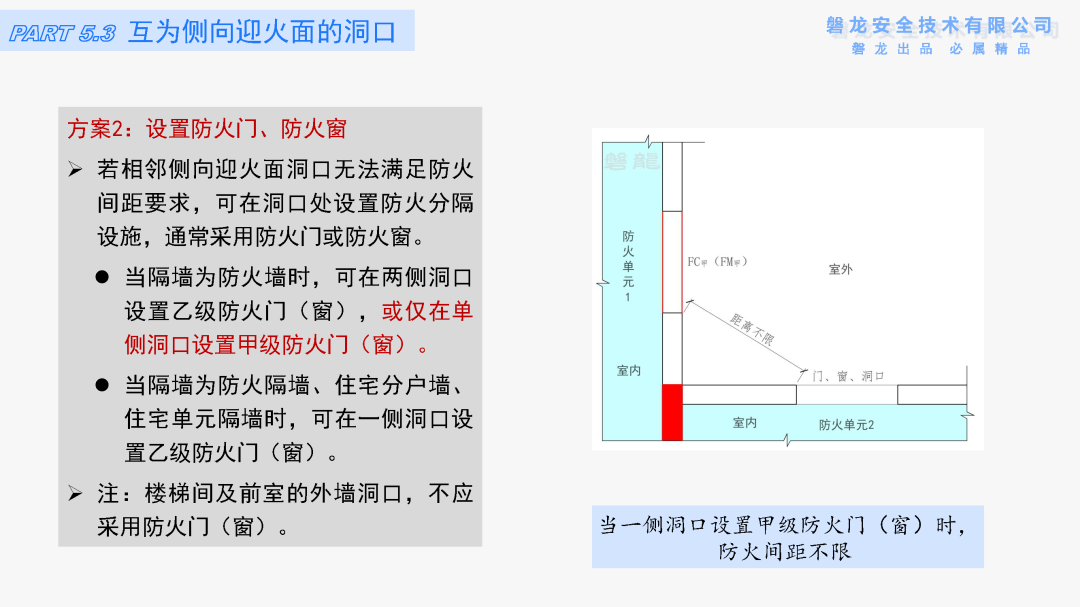

• 当隔墙为防火墙时，可在两侧洞口设置乙级防火门（窗）【图示11】，或仅在单侧洞口设置甲级防火门（窗）【图示12】。

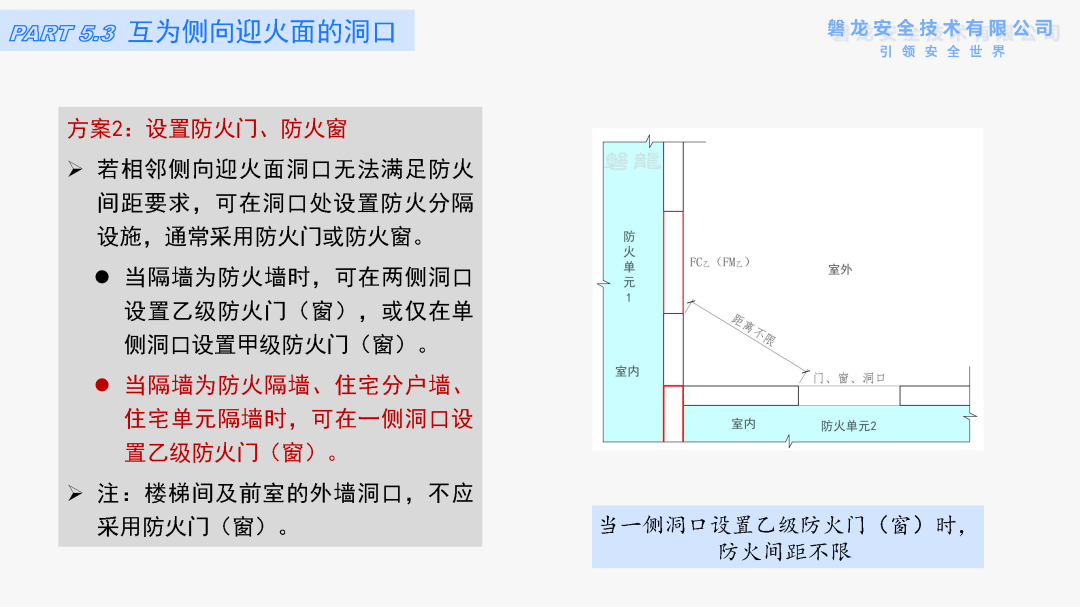

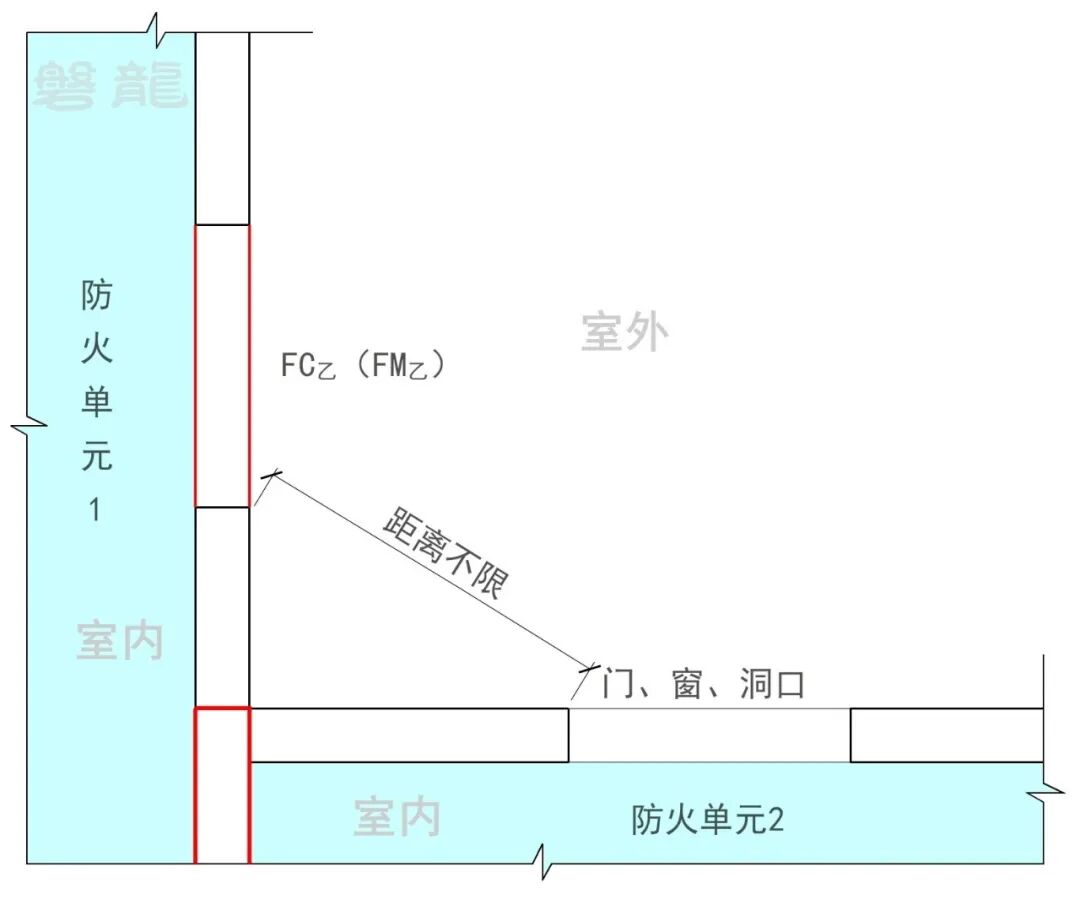

• 当隔墙为防火隔墙、住宅分户墙、住宅单元隔墙时，可在一侧洞口设置乙级防火门（窗）【图示13】。

    注：楼梯间及前室的外墙洞口，不应采用防火门（窗）。

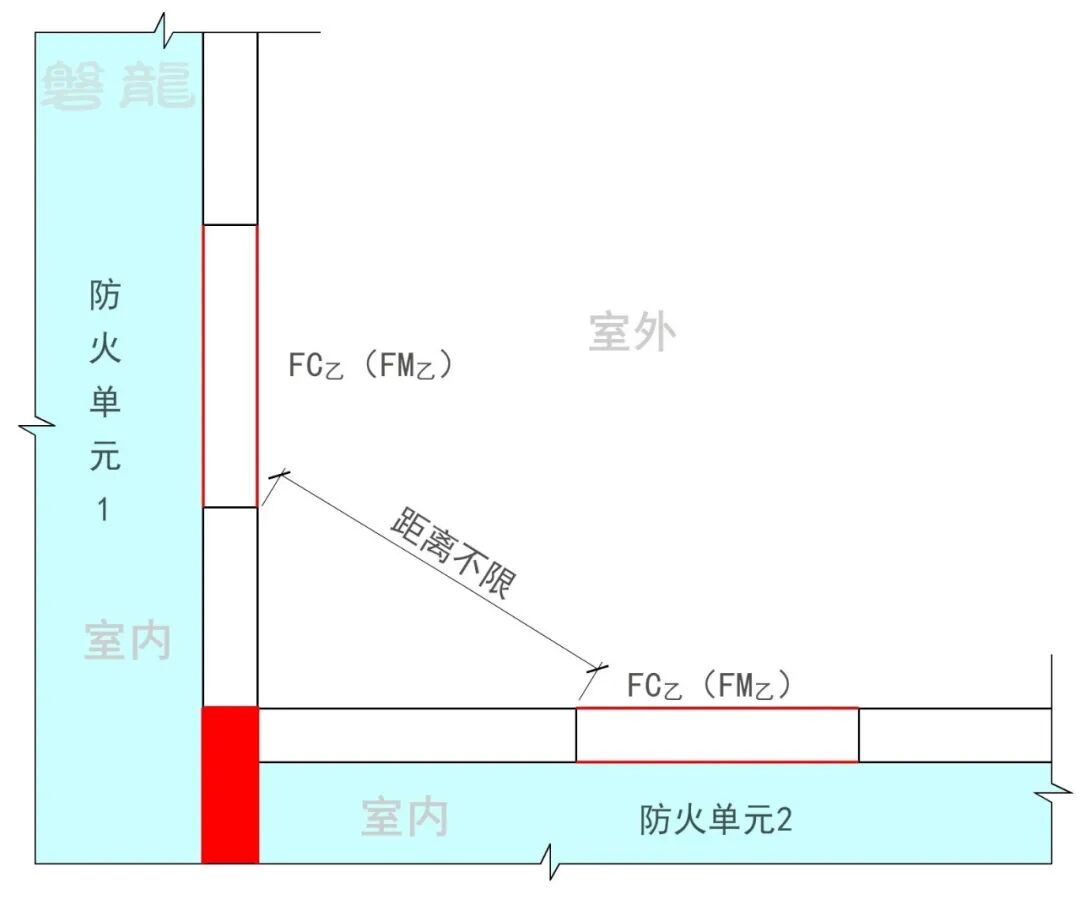

【图示11】两侧洞口设置乙级防火门（窗），防火间距不限

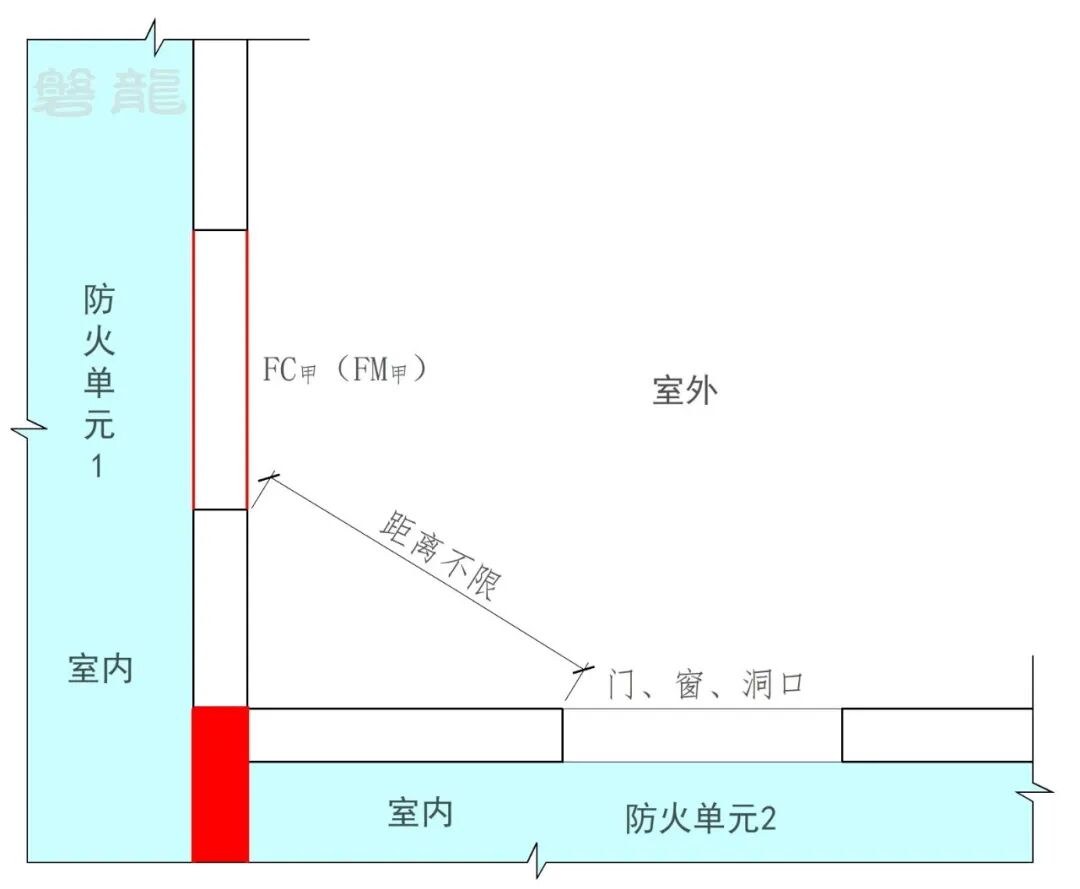

【图示12】单侧洞口设置甲级防火门（窗），防火间距不限

【图示13】单侧洞口设置乙级防火门（窗），防火间距不限

四、互为平行面的洞口

    1. 平行面的概念

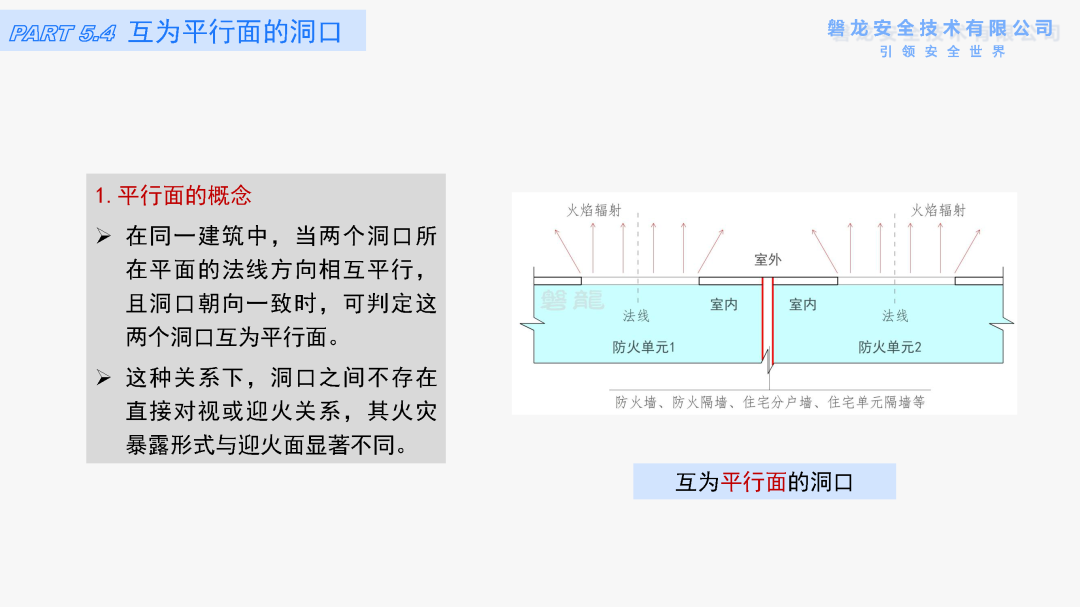

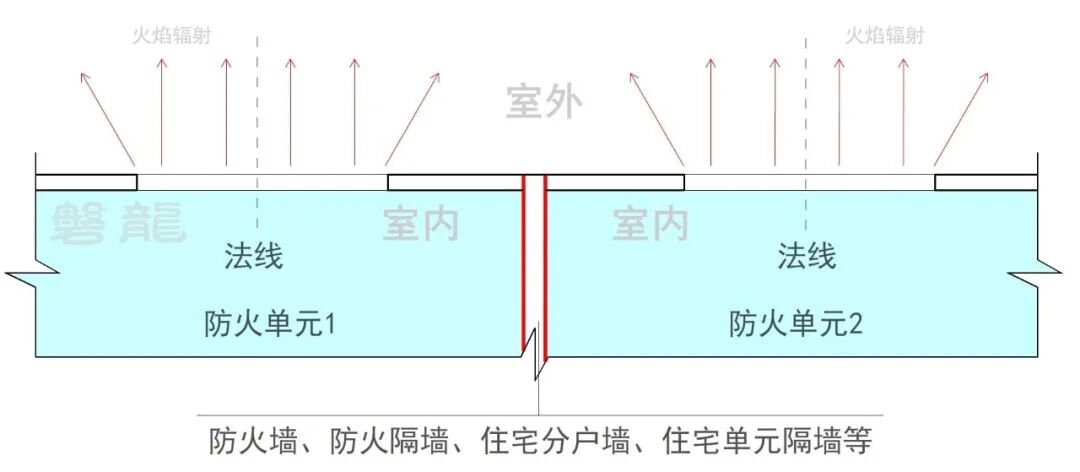

    在同一建筑中，当两个洞口所在平面的法线方向相互平行，且洞口朝向一致时，可判定这两个洞口互为平行面【图示14】。这种关系下，洞口之间不存在直接对视或迎火关系，其火灾暴露形式与迎火面显著不同。

【图示14】互为平行面的洞口

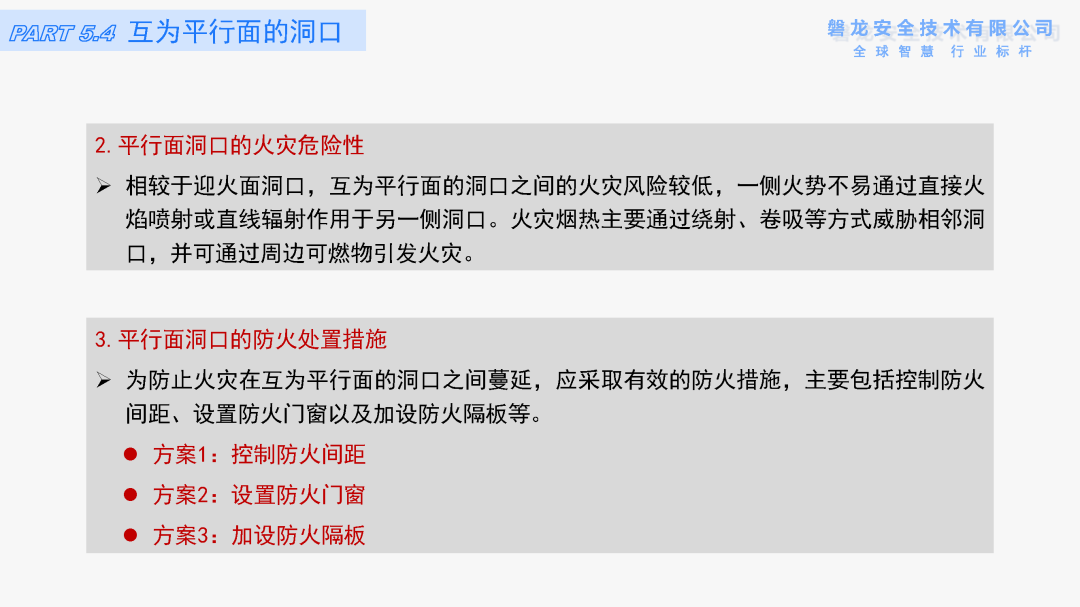

    2. 平行面洞口的火灾危险性

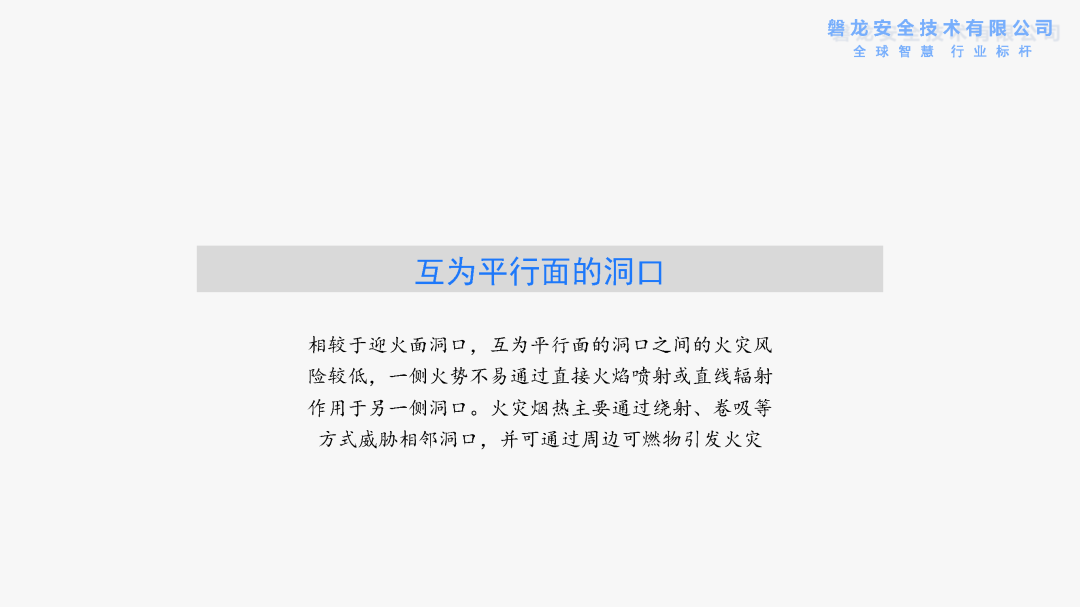

    相较于迎火面洞口，互为平行面的洞口之间的火灾风险较低，一侧火势不易通过直接火焰喷射或直线辐射作用于另一侧洞口。火灾烟热主要通过绕射、卷吸等方式威胁相邻洞口，并可通过周边可燃物引发火灾。

    3. 平行面洞口的防火处置措施

    为防止火灾在互为平行面的洞口之间蔓延，应采取有效的防火措施，主要包括控制防火间距、设置防火门窗以及加设防火隔板等。

    （1）控制防火间距

    ①防火墙

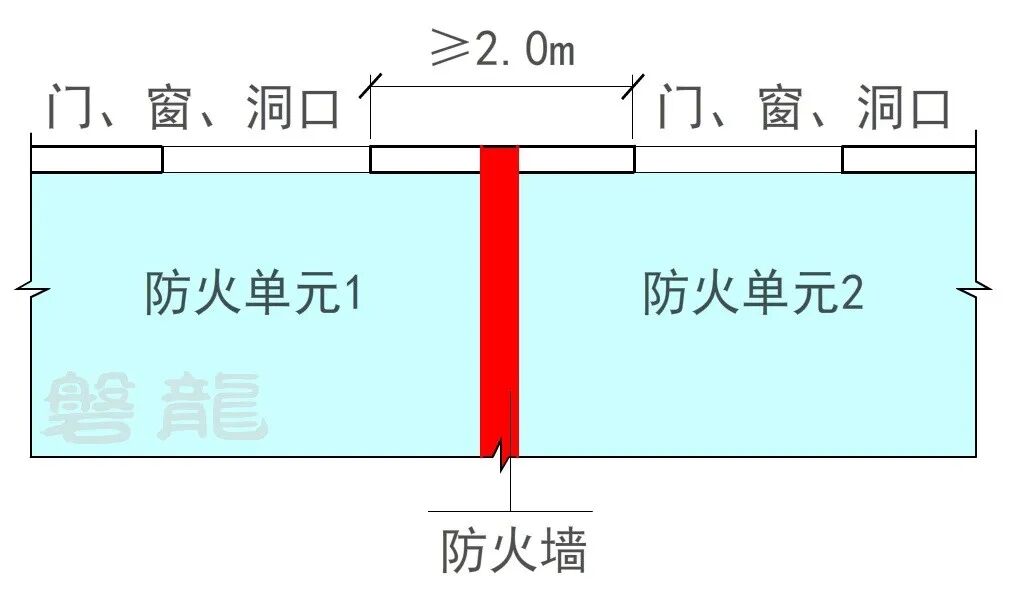

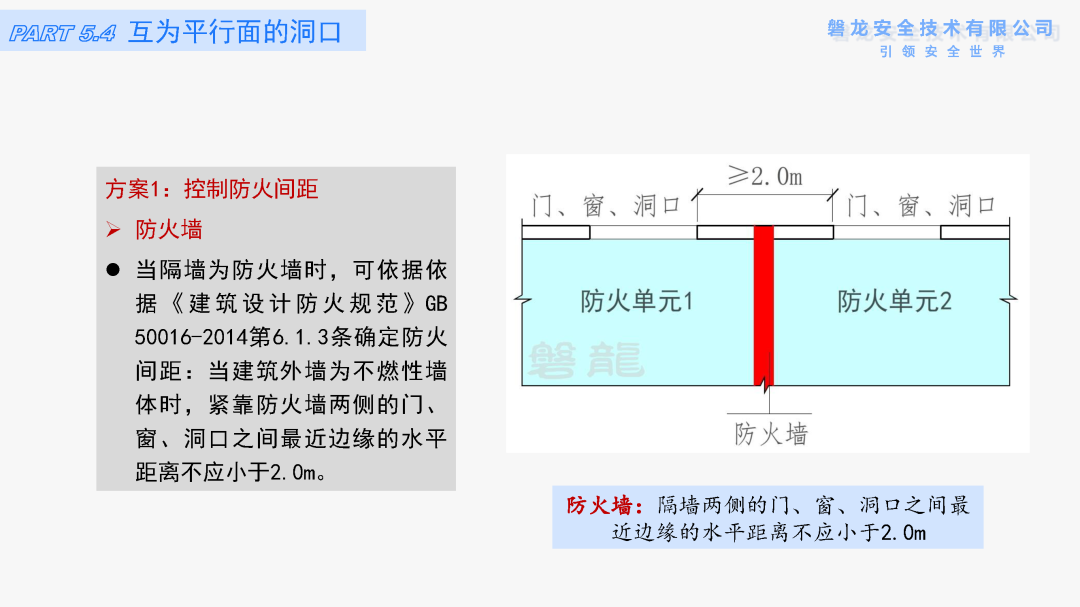

    依据《建筑设计防火规范（2018年版）》GB 50016-2014第6.1.3条，防火墙两侧洞口的间距与外墙燃烧性能相关。当建筑外墙为不燃性墙体时，紧靠防火墙两侧的门、窗、洞口之间最近边缘的水平距离不应小于2.0m【图示15】。

    ②防火隔墙、楼梯间或前室隔墙、住宅分户墙、住宅单元隔墙

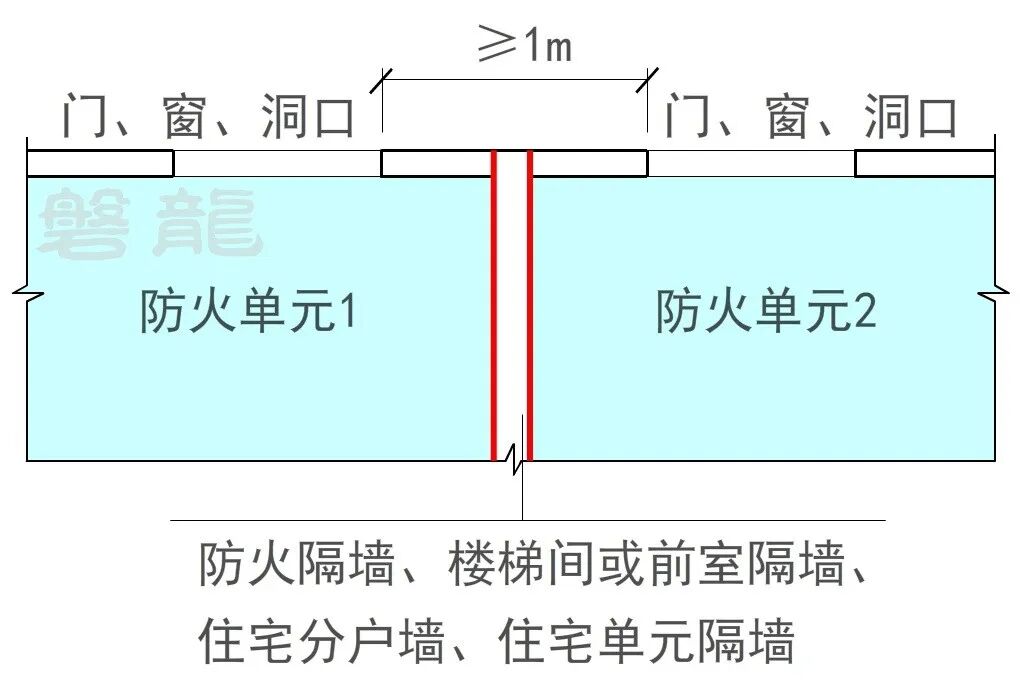

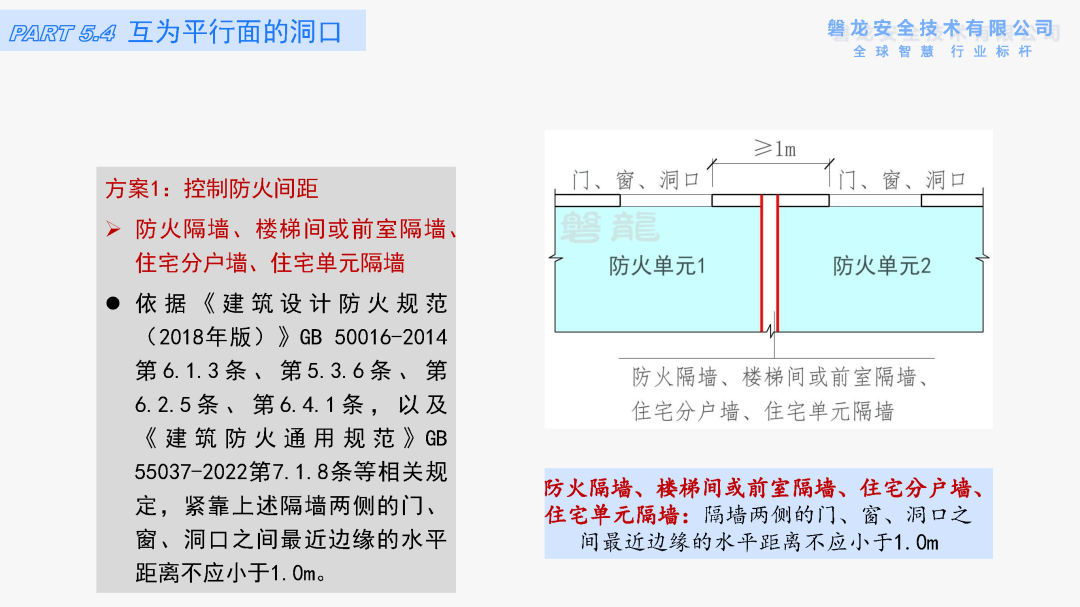

    依据《建筑设计防火规范（2018年版）》GB 50016-2014第6.1.3条、第5.3.6条、第6.2.5条、第6.4.1条，以及《建筑防火通用规范》GB 55037-2022第7.1.8条等相关规定，紧靠上述隔墙两侧的门、窗、洞口之间最近边缘的水平距离不应小于1.0m【图示16】。

【图示15】平行面洞口的防火间距（防火墙）

【图示16】平行面洞口的防火间距

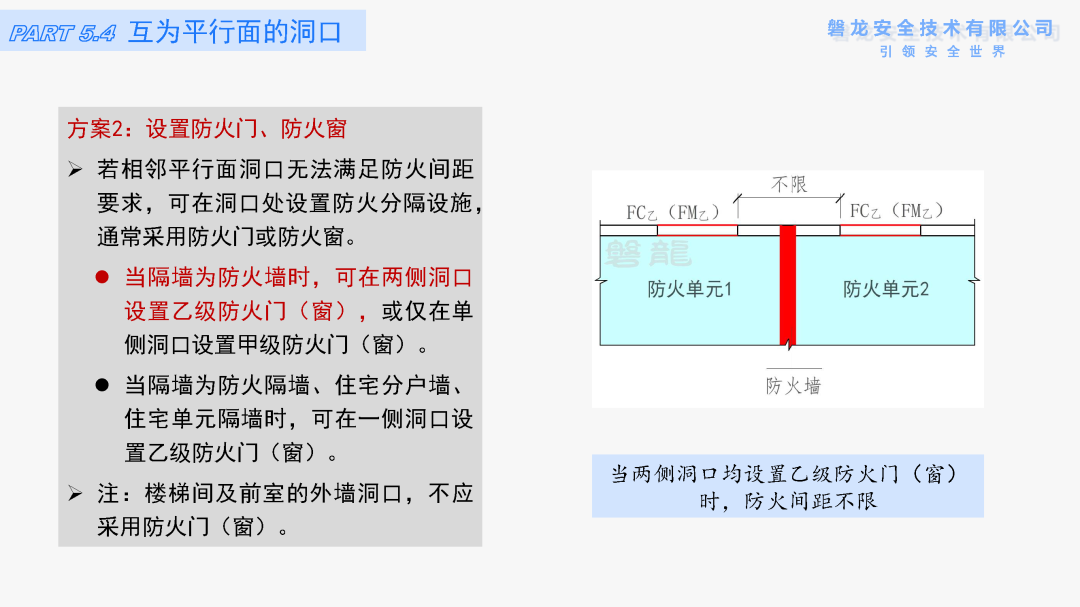

    （2）设置防火门、防火窗

    若相邻平行面洞口无法满足防火间距要求，可在洞口设置防火分隔设施，通常采用防火门或防火窗。

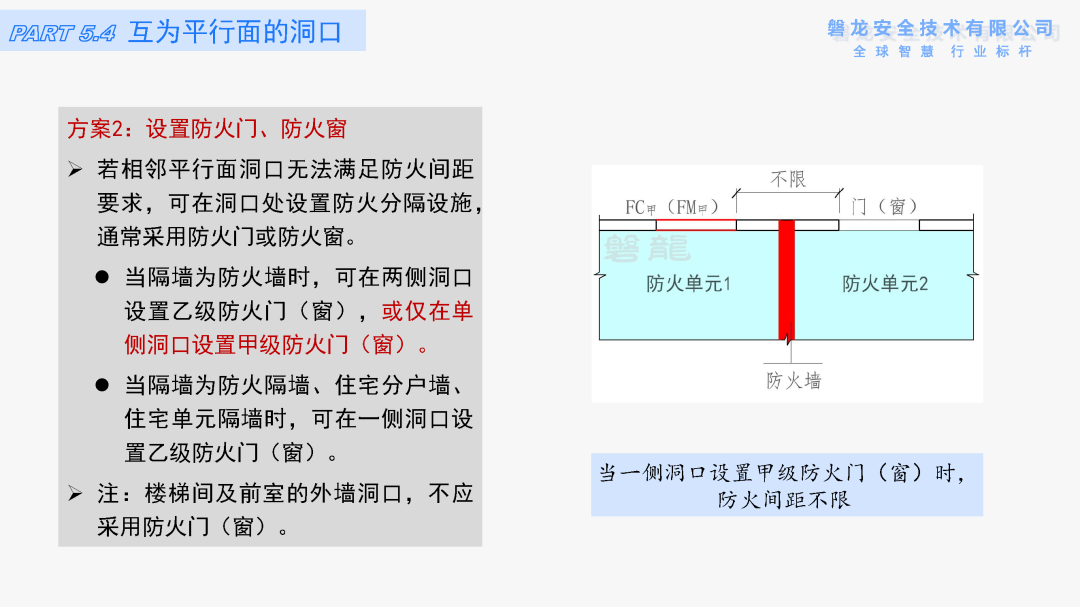

• 当隔墙为防火墙时，可在两侧洞口设置乙级防火门（窗）【图示17】，或仅在单侧洞口设置甲级防火门（窗）【图示18】。

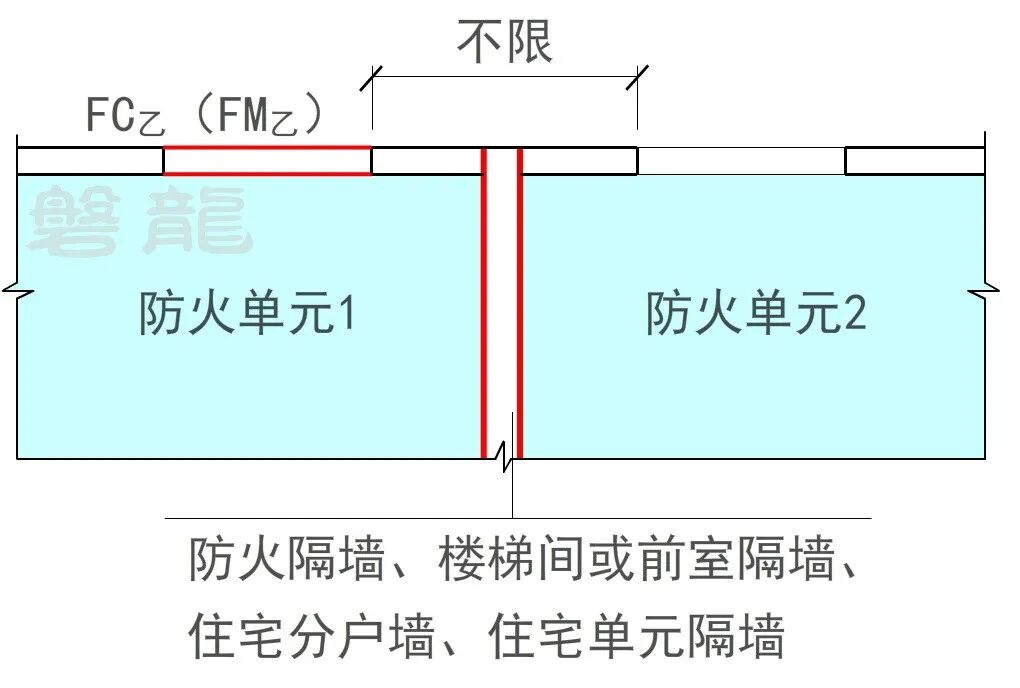

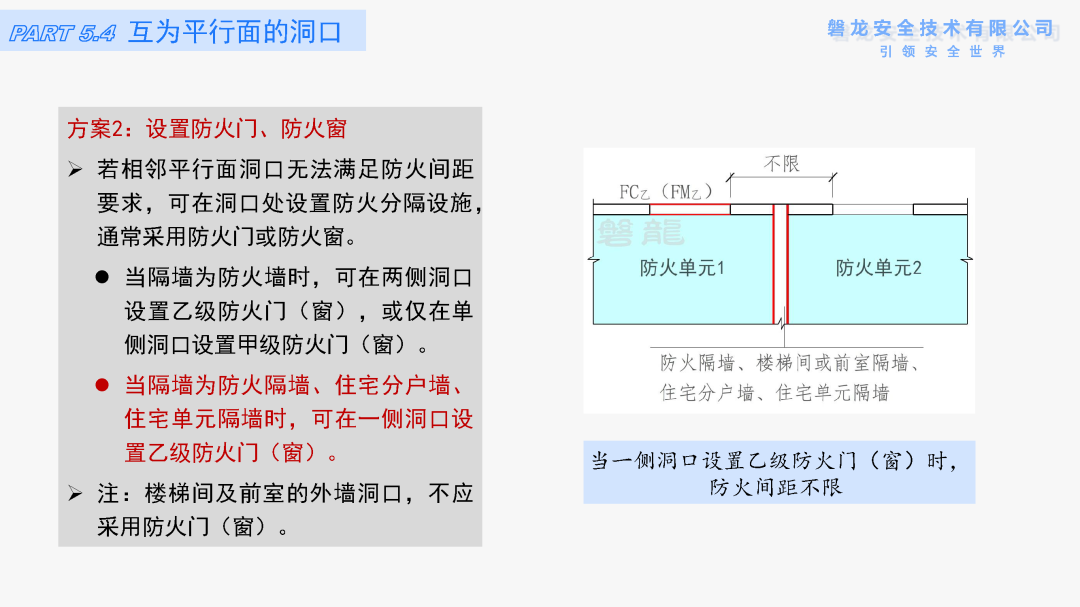

• 当隔墙为防火隔墙、住宅分户墙、住宅单元隔墙时，可在一侧洞口设置乙级防火门（窗）【图示19】。

    注：楼梯间及前室的外墙洞口，不应采用防火门（窗）。

【图示17】两侧洞口设置乙级防火门（窗），防火间距不限

【图示18】单侧洞口设置甲级防火门（窗），防火间距不限

【图示19】单侧洞口设置乙级防火门（窗），防火间距不限

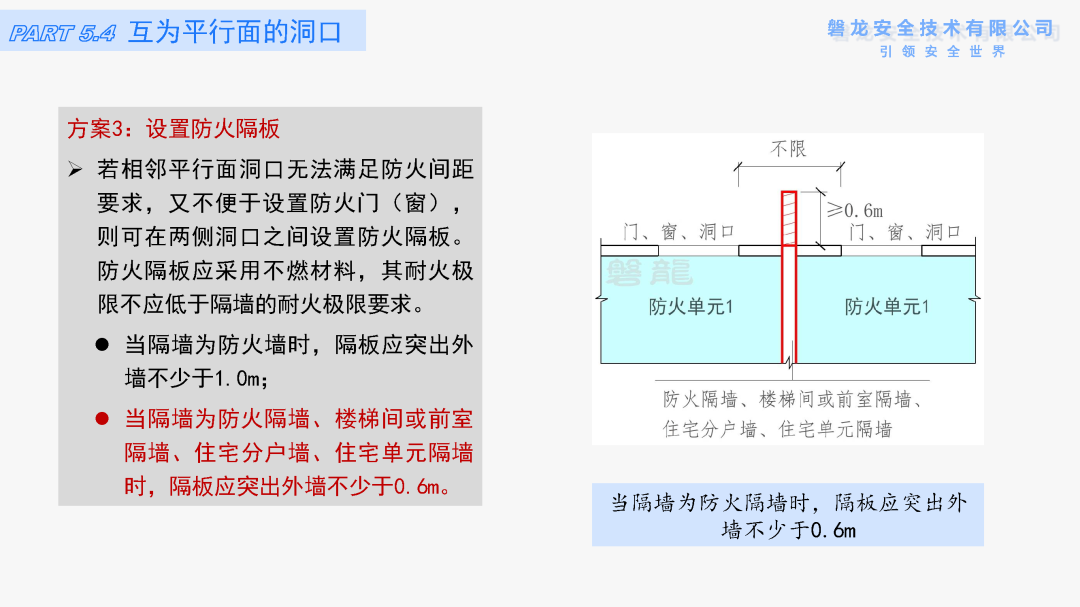

    （3）设置防火隔板

    若相邻平行面洞口无法满足防火间距要求，又不便于设置防火门（窗），则可在两侧洞口之间设置防火隔板。防火隔板应采用不燃材料，其耐火极限不应低于隔墙的耐火极限要求。

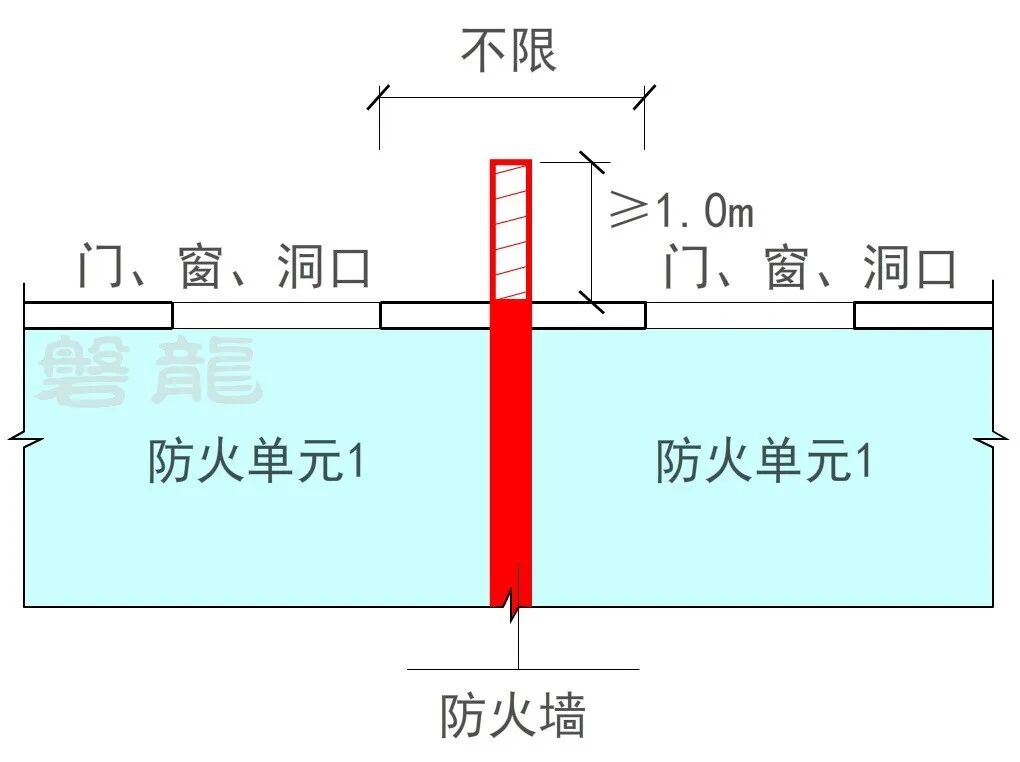

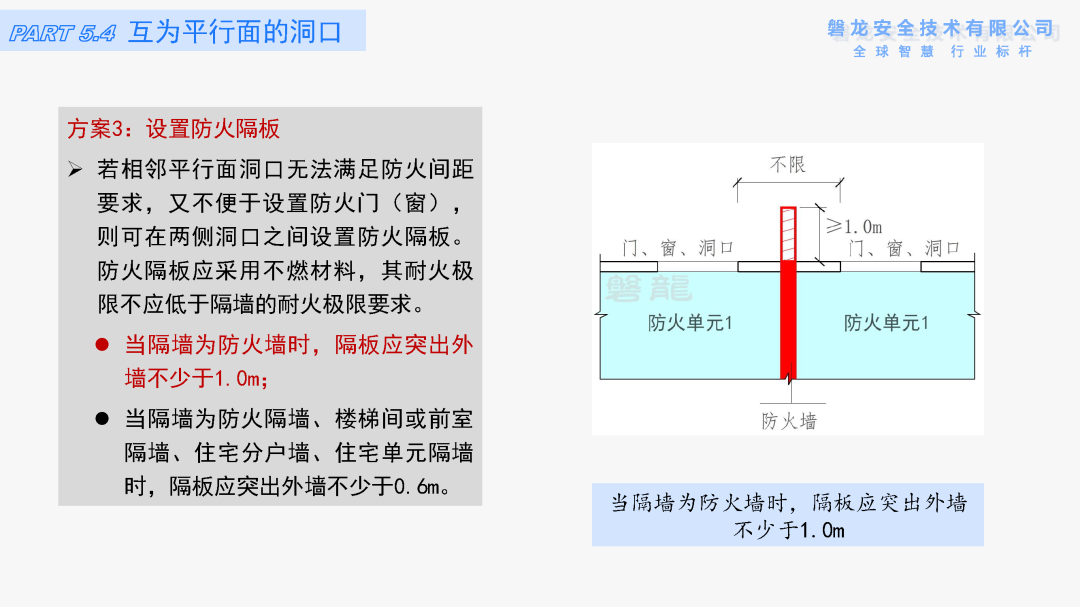

• 当隔墙为防火墙时，隔板应突出外墙不少于1.0m【图示20】；

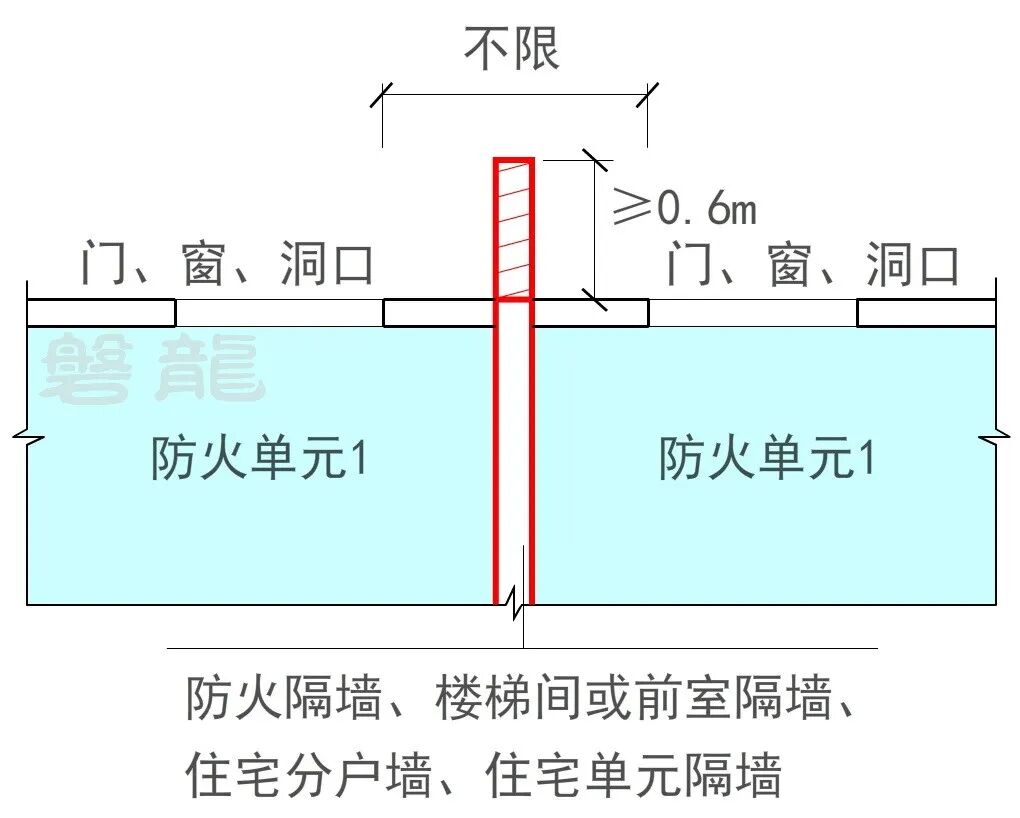

• 当隔墙为防火隔墙、楼梯间或前室隔墙、住宅分户墙、住宅单元隔墙时，隔板应突出外墙不少于0.6m【图示21】。

【图示20】当隔墙为防火墙时，隔板应突出外墙不少于1.0m

【图示21】当隔墙为防火墙时，隔板应突出外墙不少于0.6m

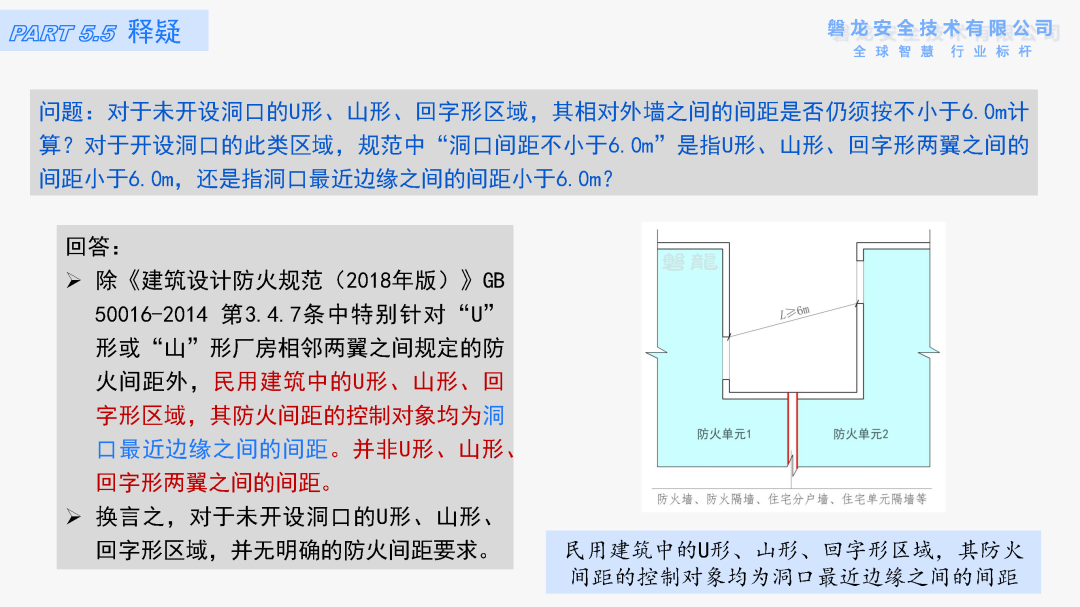

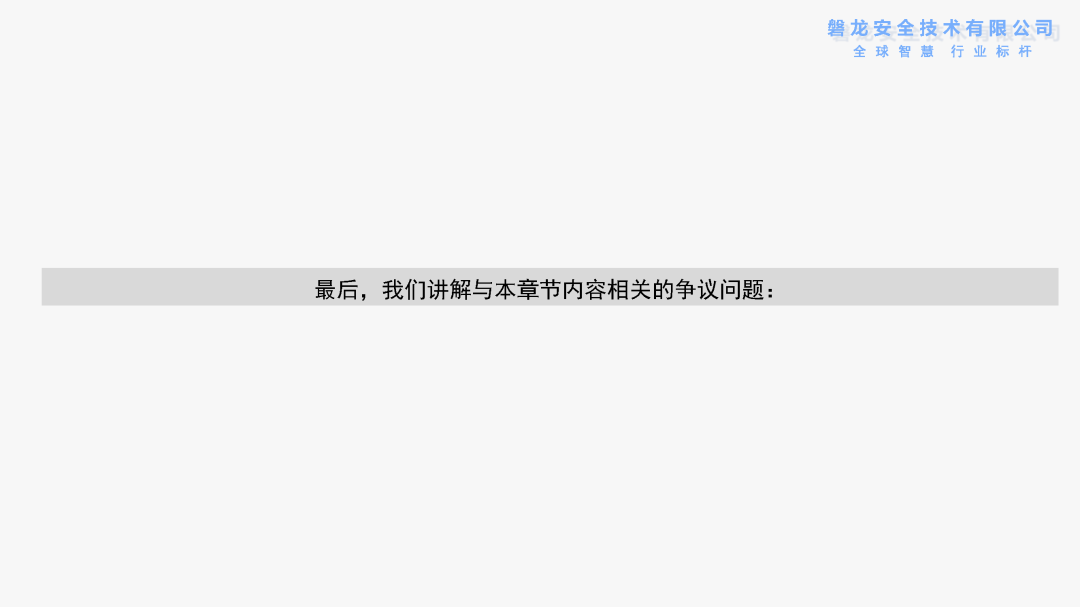

五、释疑

    问题：

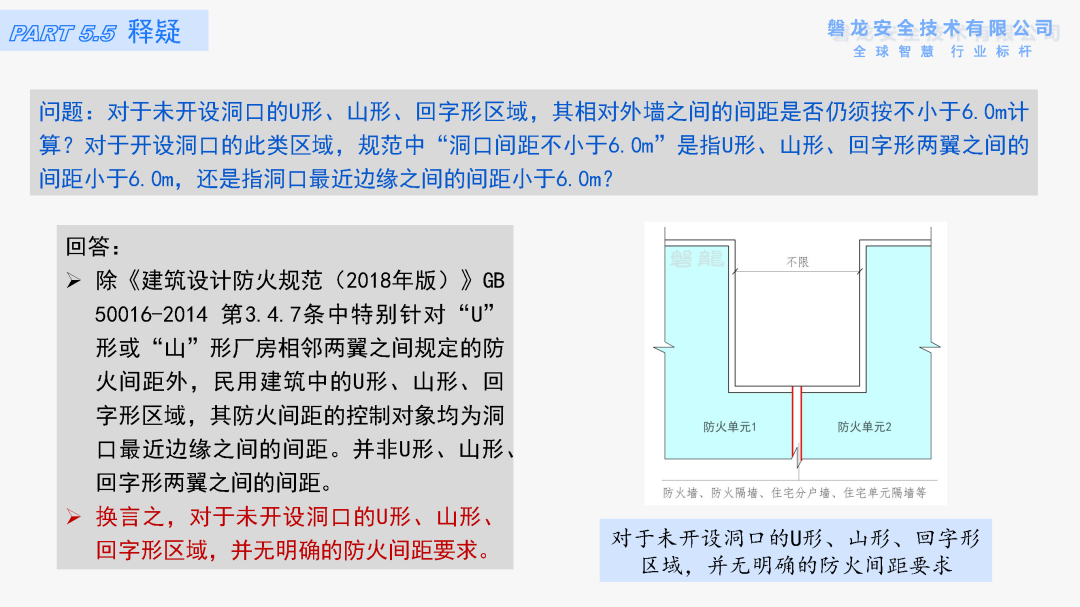

    对于未开设洞口的U形、山形、回字形区域，其相对外墙之间的间距是否仍须按不小于6.0m计算？对于开设洞口的此类区域，规范中“洞口间距不小于6.0m”是指U形、山形、回字形两翼之间的间距小于6.0m，还是指洞口最近边缘之间的间距小于6.0m？

    回答：

    除《建筑设计防火规范（2018年版）》GB 50016-2014第3.4.7条中特别针对“U”形或“山”形厂房相邻两翼之间规定的防火间距外，民用建筑中的U形、山形、回字形区域，其防火间距的控制对象均为洞口最近边缘之间的间距。换言之，对于未开设洞口的U形、山形、回字形区域，并无明确的防火间距要求。

【图示22】U形、山形、回字形区域的防火间距为洞口最近边缘间距

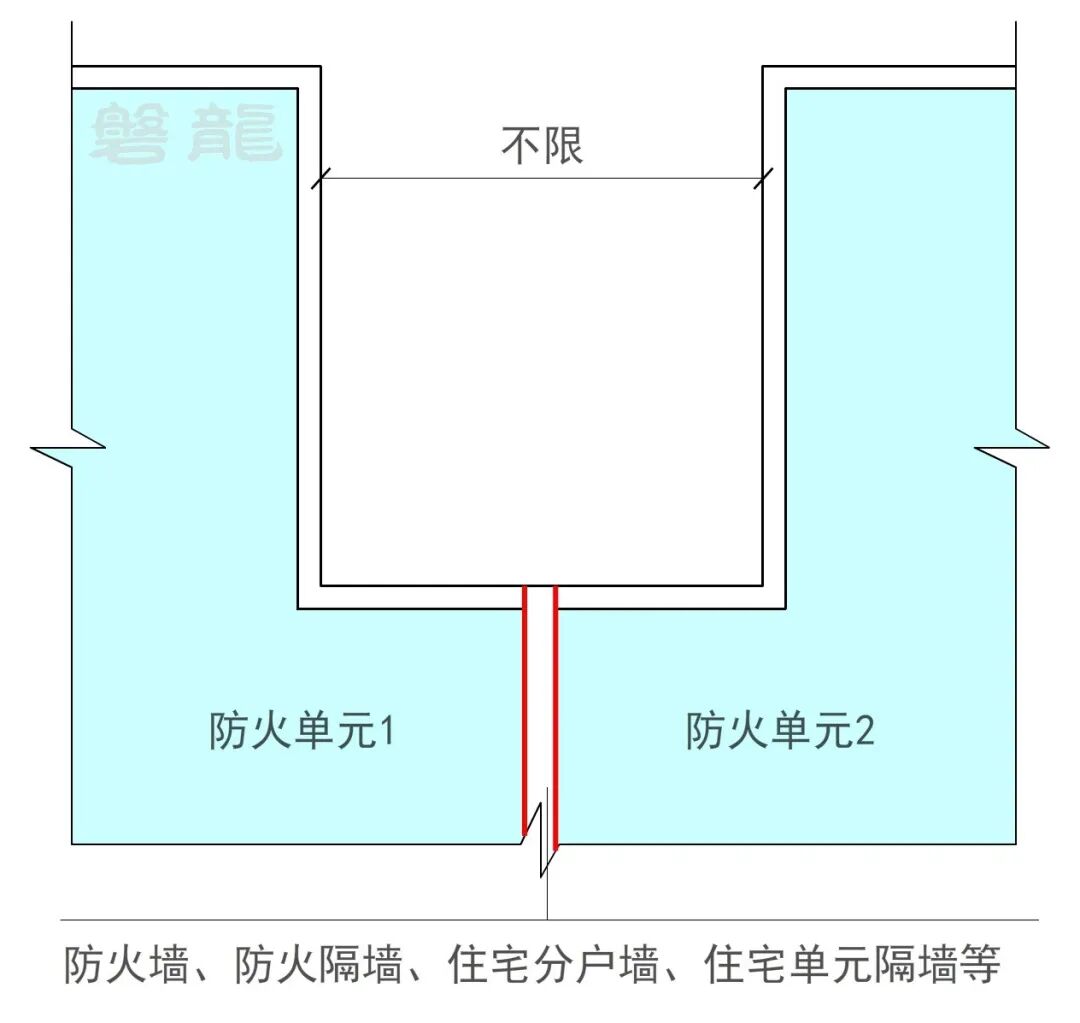

【图示23】没有开设洞口的U形、山形、回字形区域，无防火间距要求

六、总结

    在同一建筑内部，合理控制相邻外墙洞口之间的防火间距，是阻断火灾蔓延的重要措施。核心在于依据洞口之间的相对方位关系（如正向迎火面、侧向迎火面、平行面）以及其所在分隔墙体类型（防火墙或不同类别的防火隔墙），采取相应的间距控制与构造补强措施。

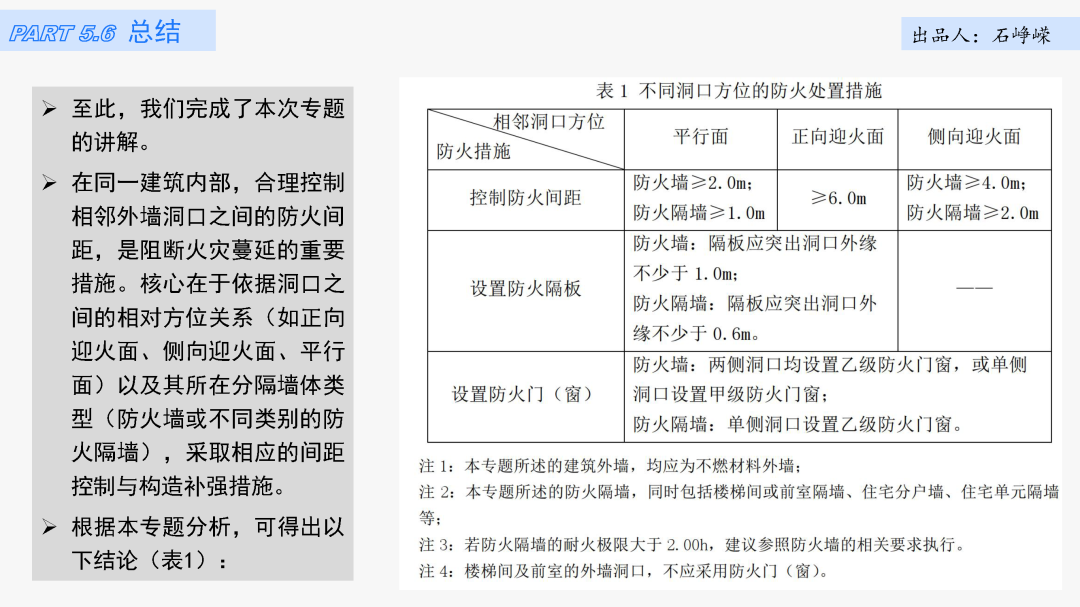

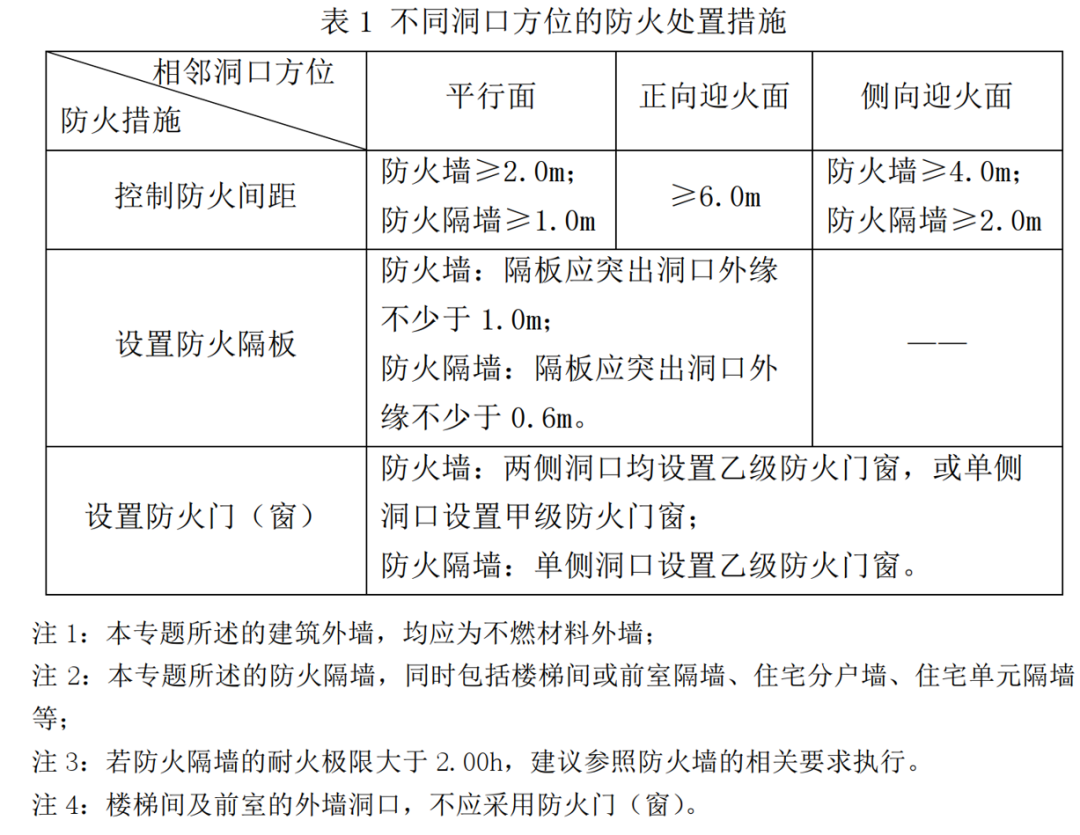

    根据本专题分析，可得出以下结论（表1）：
